长虹R2518N(CN-5机芯)彩电无图无声
来源:本站整理  作者:佚名  2011-08-15 17:53:00



  该机故障表现是:无图无声,按键不起作用,有时台位号自动减小,有时自动增大,有时出现变化的菜单,像是自动演示。

  打开后盖发现,此机先前被他人修过,遥控插头和按键板插头已被拔下。将两插头恢复原状后开机,节目号不再变化,操作也正常,但自动搜索时,台位号变化,但不记忆。

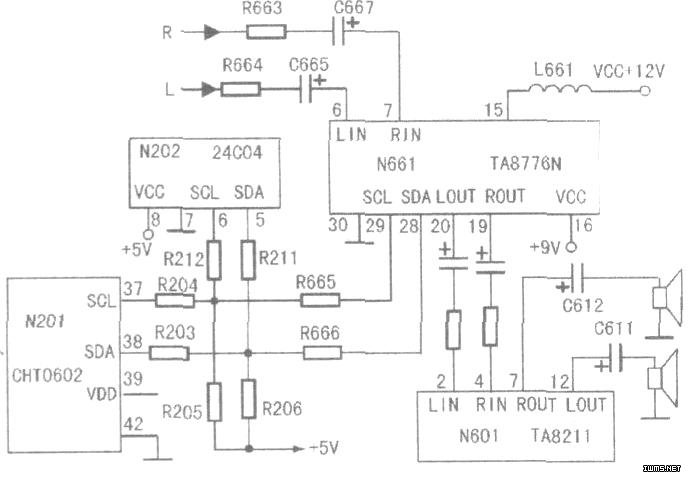

  首先怀疑存储块N202有问题,测N202(8)脚+5V正常,(5)脚(SDA)、(6)脚(SCL)均为1V左右,检查R11、R212阻值正常.估计N202损坏,将其更换后开机故障依旧,说明N202没问题。如图所示。

  依次断开总线控制的其他各路负载的SDA、SCL输入脚,发现当断开伴音处理块N661时,总线电压恢复正常,由此断定N661内部损坏,代换试之,故障仍在。随后检查N661各脚电压发现(15)脚电压为0V,顺查L661开路,换后开机,总线电压恢复正常,记忆功能恢复。
