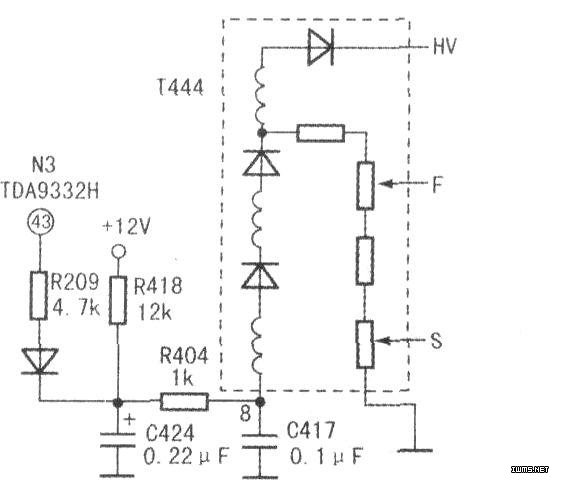

首先进入总线将副亮度数据调至最大值．但图像亮度基本没有变化，这说明亮度不足不是总线数据引起；调高加速极电压至隐约有回扫线时，亮度仍很低，用数字表测G2电压为180V左右，且能随加速极调整而变化，至此判断故障应在ABL电路，如图所示，通过检查发现该电路中束电流取样电阻R404的阻值已由1kΩ增大为82kΩ，更换R404并后重新调整G2电压，故障排除。
　　提示：由于束电硫取样电阻阻值增大，使得ABL电路的取样点(C424正极)电位明显偏低，导致该电路误认为束电流过大而启动了自动亮度限制功能，从而产生本例故障。

　　另外，由于目前国内大部分高清电视大都采用超精密点距纯平多媒体显像管，正常工作时加速极(G2)电压一般在120V～140V之间，其极限电压也不超过200V，个别机器的G2电压最高可调值甚至只有170V，比普通显像管的G2电压偏低很多，部分机器即使将加速板电压调至最大值，也不会出现回扫线，如果不了解这一特点，易误判为高压包加速极损坏。
