松下TC-2188彩电三无
来源:本站整理  作者:佚名  2011-08-17 08:25:38

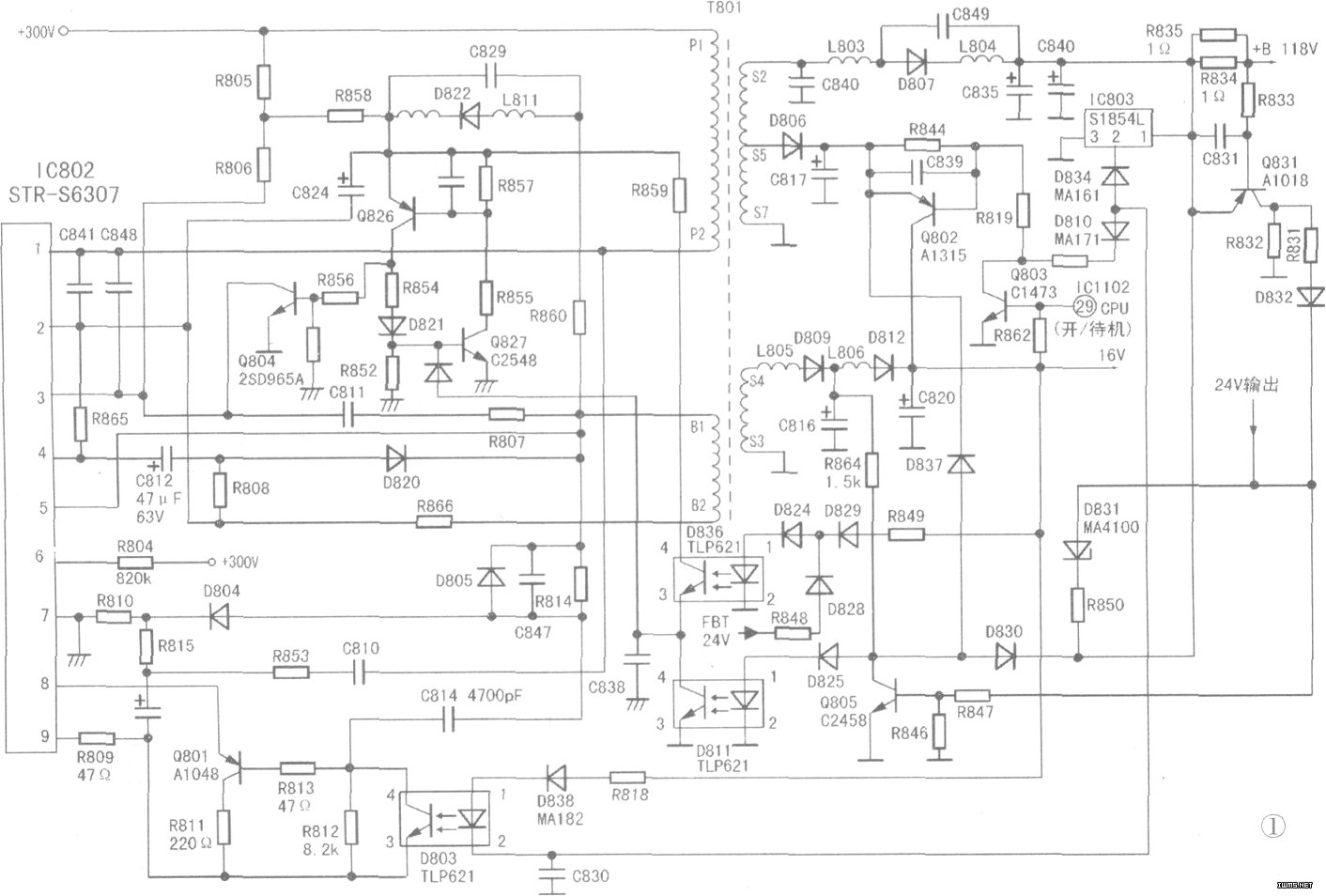

  此机为转修机.拆开后盖发现电源电路松香污垢严重。清洗干净线路板,观察电源电路中的Q801、Q802、Q805都已被代换。将以上三极管全部换成原型号后,用万用表测得误差放大器S18541L(IC803)(2)脚外接二极管D81O已经开路、D834击穿,光电耦合器D811的(1)、(2)脚已开路,如图所示。检查其他元器件未见异常。,将损坏的元器件换新后试机,+B电压上升到15V时马上回落保护,这证明还有地方存在短路性故障。由于此机的保护电路比较完善,当+B、16V、50V及24V电压有故障时都会导致保护电路动作。分别测量16V、50V、+B及24V对地电阻值,发现+B对地电阻值正反向都为3kΩ左右,显然不正常。

  断开行管Q501的c极测量,+B对地电阻值恢复正常,由此证明行管Q501(25D1554)存在故障。拆下Q501检查发现,此管的c、e极间正反向阻值都为,3kΩ左右,这说明行管Q501中内接阻尼二极管异常。又测得行电路中D507(RH2Fμ)也被击穿,查其他元器件未见异常.换新Q501及D507后试机,有光栅,接上有线电视信号,图声正常。

  谁知下午取机时试机,光栅却出现了“收缩——正常——收缩”的画面,十几秒钟后光栅恢复正常。看来此机还有故障,只好重新维修。经过多次试机发现,此机如果断电半小时以上,开机就会出现光栅“收缩一一正常一一收缩”的故障,且十几秒后故障现象自动消失.而热机时开机则一直正常。

  分析认为,故障极可能是因电源部分的小容量电解电容性能变差所致。但代换了电源电路中所有的小容量电解电容后仍无效。

  出现故障时,测+B电压在100V~110V之间跳变。静心仔细分析,故障应多在稳压控制回路,先后检查了稳压回路中的IC803、D838、D803、R813、R812、R811、Q801及R809等,发现R813的阻值已由47Ω增大为6012,R809已被前维修人员换为44Ω。将两电阻都换为47Ω后试机,故障依旧。由于此机热机开机后一切正常,证明IC802(STR-S6307,引脚功能及正常电压值见表)应该不会有故障,拆掉保护三极管Q804后试机,故障依旧,证明故障不是由保护电路引起,究竟此故障的“真凶”在和出何处呢?

  仔细分析图纸发现,瓷片电容C814接于Q801的b极.那么C814在此电路中又起何作用呢?是不是此电容引起此故障呢?

  试换C814后试机,故障排除。

  虽然此机已被修复,但C814在此电路中究竟起何作用呢?后经多次查阅相关资料得知:

  C814是加速电容,当开关变压器T801的B1端脉冲为负时,负脉冲经D805、C814、R813加到Q801的b极,加速稳压放大管Q801和稳压控制管(IC802(8)脚内部)导通,从而加速稳压过程的建立,由于C814有故障,IC802进入正常稳压状态的时间增长,从而引发此故障。

引脚     功能     电压(V)
待机 开机
1 开关管c极 295  295
2 开关管e极 0 0
3 开关管b极 0.02 0.3
4 激励控制管c极 O.6 O 5
 5 激励控制 0 0.1
6 电流检测管b极 0 O.2
7 电流检测管e极 0 O
8 开关管脉宽控制输入 -0.2 -O 4
9 误差信号输入 -O.5 -O.5
