此机的CPU为LC863328A-5Y29,小信号IC为LA76810A,场输出IC为LA78040。开机一条水平暗线,暗线在中心线略偏上一些,无伴音,操作按键无效。
开机后,测量LA78040各脚和LA76810(23)(场激励脉冲输出)、(24)脚(场锯齿波幅度自动控制滤波)电压.见下表。
LA76810(23)、(24)脚电压与表中的电压差别不大。为了快速排除故障,用示波器测量LA76810的场激励输出的(23)脚波形,有1.1Vpp的锯齿波输出,再测量LA78040(1)脚,也有1Vpp的锯齿波输入(注:正常时,LA78040(1)脚的波形不是锯齿波,而是幅度很小的负脉冲波).但LA78040(5)脚没有波形输出。代换LA78040无效。
如果LA76810(23)脚输出的波形是正常的,问题就应该出在场输出电路上。
LA76810(23)脚输出1.1Vpp的锯齿波是否正常呢?据经验,此脚输出的锯齿波幅度多在2.5Vpp以上,则1.1Vpp明显过低。会不会是供电电压低引起(23)脚输出的波形幅度低呢?
测量9V、5V等供电电压都正常,接着测得LA76810各供电端电压均正常。
想起以前检修过一台海信2199电视机,因LA76810损坏引起光栅窄,无图无声,键控不起作用。表面上看海信机好像处在死机状态,但在按前面板的选台键时,CPU与存储器的通信脚和高频头调谐电压TU端的电压都有变化,这是CPU通过总线从存储器中调出预存电台信息的缘故,这也说明CPU和存储器正常。
IC | 引脚 | 功能 | 电压(V) | ||
故障时 | 断开LA78040(1)脚 | 换新R456后 | |||
LC8633 | 20 | 场逆程脉冲输入 | 5.02 | 4.73 | |
28A-5Y29 | 21 | 行逆程脉冲输入 | 4.23 | 4.23 | |
LA76810 | 23 | 场激励信号输出 | 2.5 | 2.5 | 2.5 |
24 | 场锯齿波形成 | 2.66 | 2.7 | 2.73 | |
LA78040 | 1 | 反相输入 | 1.79 | 7.4 | 2.48 |
2 | 电源1 | 27.3 | 27.3 | 26.8 | |
3 | 泵电源输出 | 0.65 | 0.63 | 2.27 | |
4 | 地 | 0 | 0 | 0 | |
5 | 场输出 | 25 | 0.88 | 11.6 | |
6 | 电源2 | 26.5 | 26.7 | 27.4 | |
7 | 同相输入 | 2.48 | 2.48 | 2.48 |
此机在按选台按键时,以上两点电压都不变,说明此机可能处在死机状态.看来得检查CPU的工作条件了。

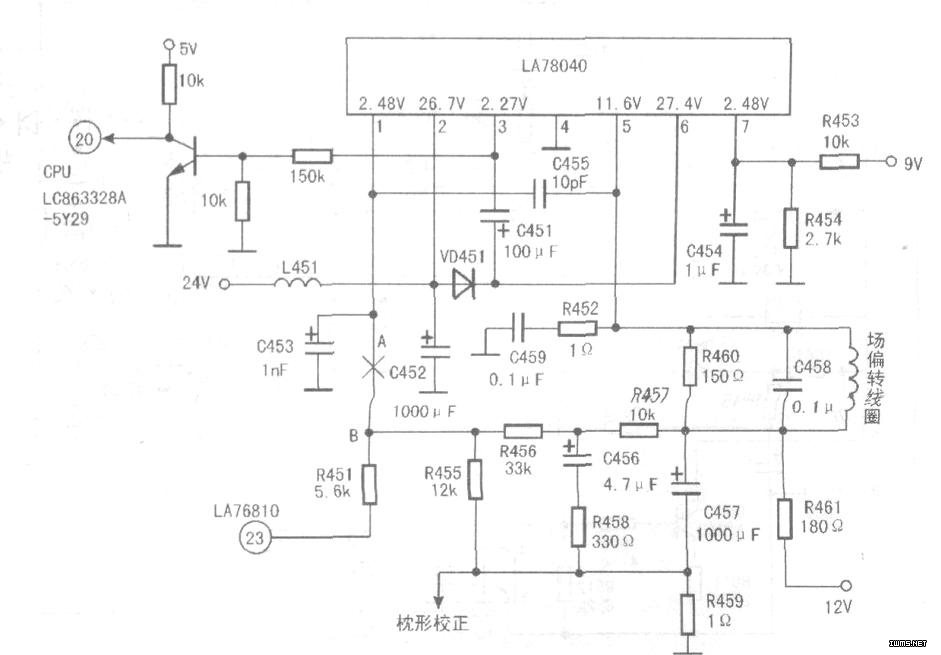

找到一份CPU采用LC863328A-5229的图纸,如图所示。
将实际电路与图纸对照,主要功能引脚(电源、复位、晶振、总线等)外围电路完全相同。测量电源(12)脚电压为5V,复位端(17)脚电压为5V,晶振(10)、(11)脚电压分别为2.3v、2.5V,总线(27)~(30)脚电压分别为4.97V、4.97V、4.55V、4.55V(29)、(30)脚电压略波动),都基本正常。强行复位,故障依旧。
记得很多CPU要想正常工作,都必须有行、场逆程脉冲支持,转向查CPU(20)、(21)脚的行、场逆程脉冲输入。测得(21)脚有脉冲输入;由于场电路没有工作,(20)脚自然没有脉冲输入。用万用表测得(21)脚电压为4.23V,(20)脚电压为5V。测(20)脚电压时,发现屏幕上的水平暗线变得非常亮。反复试验均如此,这是为什么呢?
分析认为,可能是在测量CPU(20)脚电压时,相当于给(20)脚一个负向脉冲,CPU认为场电路工作,从而解除了“死机”状态。
如果真是这样,问题就应该出在场输出电路上(加之测得LA76810(23)脚已输出了1.1Vpp的锯齿波)。
经查LA78040(1)脚为反相信号输入端,(7)脚为同相信号输入端.可见(1)、(7)脚内部应该是一个运算放大器。从运算放大器的工作原理来看,同相输入端与反相输入端电压应该基本相等.而此机LA78040的(1)脚电压为1.79V,(7)脚电压为2.48V,两脚电压相差很大。(7)脚外接电阻R453、R454,为(7)脚提供固定偏压的(也称基准电压)。因LA76810(23)脚电压为2.5V,而(1)脚电压为3.79V,怀疑电容C453可能漏电,于是断开图1中A点,这时(1)脚电压上升到74v,(5)脚电压下降到0.88V,而图中的B点电压还是1.79V。查看B点所接元件.这才注意到B点还通过R456、R457连接到场偏转线圈的下端。
恢复好电路,开机测量R457上端为23.8V,下端也为23.8V,正常R457两端有推降才对(注:正常时R457两端有2.76V左右压降),说明电阻R456可能损坏。试着在其两端并联了一只4.7kΩ电阻(注:本打算并联47kΩ电阻而误换成4.7kΩ)后试机,屏上出现场幅较窄的蓝光栅,并且有了台号显示,再操作面板各按键也都有效,换上一只33kΩ电阻,光栅幅度恢复正常,接入信号,图像正常。
