此机开机满屏噪波点，无屏显，无图像，无伴音，面板上的所有按键均失灵。此时只有按一下遥控器上的“电源”键，电视机才恢复正常。

　　该机具有遥控交流关机功能，但无待机功能，只要接通电源开关，电视就正常工作。遥控器上的“电源”键只是用来遥控交流关机。根据故障现象看，CPU(M50436—560SP)没有得到开机信号。只有按下遥控器上的“电源”键，CPU才得到开机指令，电视才正常工作。

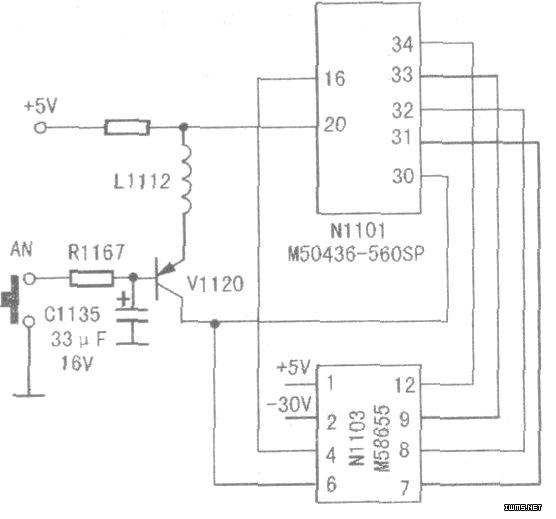

　　如图所示，重点查微动开关AN、R1167、C1135及V1120。最后查出开机信号延时电容C1135已基本无容量，换新后故障排除。

　　为什么电容C1135的容量消失或严重减小会产生上述故障呢?因为在CPU(20)脚和(30)脚分别接着V1120(A1015)的发射极和集电极。V1120的作用相当于一个待机开关。

　　图中AN是电源总开关内部的一个微动开关，只有用手推进电源总开关(开机或关机)时，AN才接通，否则AN处于断开状态。

　　如果上次关机是用手按总电源开关实现的(即手动关机)，那么按电源总开关时，AV瞬间(本文所说的瞬间，都是指用手按电源总开关到松手这段时间)接通，C1135放电，V1120瞬间导通，CPU(20)脚与(30)脚瞬间短路，从而产生一个关机信号，该关机信号被存储器M58655存储。

　　如果上次是用遥控器遥控交流关机的，那么关机信号也会被存储器M58655存储，下次开机时仍需按下遥控器上的“电源”键。

　　总之，不管是手动关机还是遥控交流关机，存储器M58655都会把关机信号存储，下次开机时，必须给CPU一个开机信号。

　　手动关机操作后的开机信号由开关AN、C1135及V1120等合作完成。其工作原理如下：

　　当按总电源开关开机时，开关电源工作，则行、场扫描电路开始工作，那么CPU(M50436～5605P)和存储器M58655所需的+5V和～30V电压相继出现。CPU开始复位，复位完成后。还必须给CPU一个开机信号，CPU才能正常工作。AV、C1135及V1120等组成的电路就能产生具有延时性的开机信号。接通电源总开关时，AN瞬问接通，C1135放电，同时V1120导通，产生一个瞬间开机信号，由于此时+5V和一30V刚刚出现，CPU复位尚未完成，所以这个瞬间开机信号无效，好在有C1135存在，当AN断开后，此时CPU(20)脚电压通过V1120的be结对C1135充电(充电时间由C1135的容量决定)，即V1120在AN断开之后还能继续导通，直到CPU复位完成。C1135充电结束，V1120截止，则该开机信号被CPU采纳，CPU开始正常工作。

　　当C1135的容量消失或减少过多。虽然在开机瞬间产生了一个开机信号，但该信号根本得不到延时或延时太短，在CPU完成复位之前开机信号便消失了，所以这个瞬间开机信号无效，从而出现了满屏噪波点，无屏显，无图、无声的故障，即有光栅的死机状态。若按下遥控器上的“电源”键，即给CPU一个开机信号，则CPU开始正常工作。
