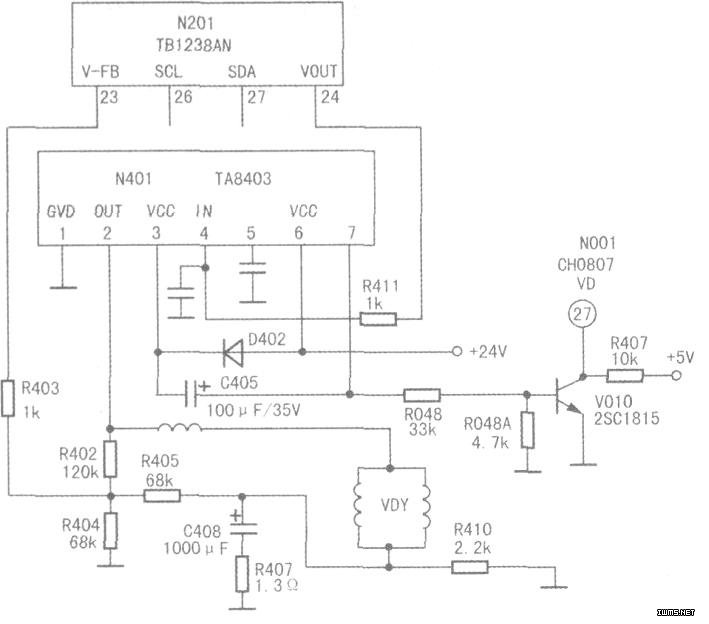

该机小信号处理IC为东芝TB1238AN(N201)。测得N201的(26)，(27)脚电压约为4V，并微微波动，初步说明总线控制基本正常。仔细观察亮斑后认为：如果光栅中心不正常．应为垂直的亮条，而不是亮点。只有出现一条水平亮线故障后，光栅左移才会变成一亮斑。首先测场输出TA84013K(N401)各脚电压．电源电压正常，(2)脚(场输出)电压为24V。凭维修经验，N401(2)脚电压正常时约为电源电压一半．怀疑TA8403K有故障。断开TA8403K的电源供电后开机，无光栅；取下TA8403K开机，光栅变成了一条水平亮线。试用LA7832代换，出现暗光栅并有满屏的细回扫线，测视放管集电极电压为200V，视放管截止。将N401(7)脚通往三极管V010的基极跳线断开后试机(如图所示)，图像顶部出现回扫线．下部图像正常，换升压电容C405故障依旧。测外围电路元件正常．难道LA7832不能代换TA8403K?换用LA7830后试机．光栅图像一切正常，恢复V010的基极跳线，字符显示正常，故障排除。
