观察此机的黑白图像正常，无彩色，调大色饱和度后整个图像色彩明显偏绿，但字符显示正常，在此过程中伴音一直正常。

　　根据以往经验，该故障一般是由色度解码电路电源(V／C电源)电压偏低引起，但是实测LA7688(N101)(40)脚电压为7．6V，正常。在黑白状态下测得LA7688(33)-(35)脚电压分别为2．1V、2V、1．95V，正常，色饱和度调到最大时，(33)-(35)脚电压分别为1．8V、31V、3．2V，而正常时这三脚电压均应在3．1V左右，这说明故障与色度电路有关。

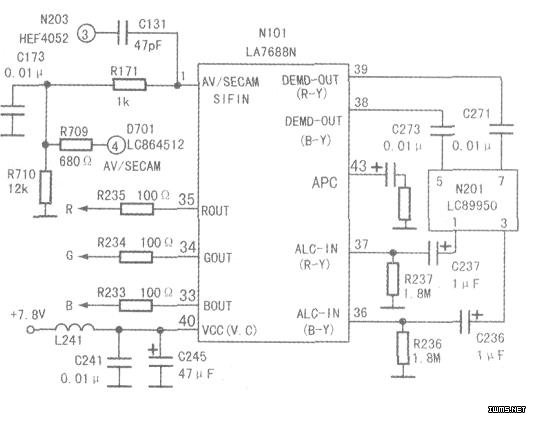

　　随后测量与色度有关的引脚，除N101(36)、(39)脚电压与图标不符外，其他引脚电压基本正常。这两脚图标电压为0V。实测分别为1．9V和3．6V。N101(36)、(39)脚分别通过一只电容C236、C271与LC89950(N201)相连，如图所示。

　　IC89950是用于PAL制的CDD一行延迟线，检查外接电容C236、C271容量足够，且不漏电。N101(43)脚(APc滤波)电压为4．3V．外接电容也没有异常现象。由于色差LA7688的(38)、(39)脚输出经电容1耦合到IC89950，然后再经电容c236、C237返回到LA7688(36)、(37)脚。怀疑LA7688有问题，代换LA7688后故障依旧，接着又代换Ic89950，还是没能解决问题。由于彩色故障还与色同步选通脉冲有关，分别检查LA7688和IC89950的相关引脚外接元件也没有问题。直流电压也都正常，而后更换4．43MHz晶体，故障依旧，至此检修陷入困境。

　　联想到近年来维修的一些彩电，有些故障是由于存储器数据错乱引起的，由此怀疑此机是否也是存储器有问题?带着疑问更换24C02后图像上仍是一片绿色。

　　无奈之下，对LA7688的各个引脚进行电压测量，发现除了(36)、(39)脚电压异常外，(1)脚电压为0．8v，与图标电压1．8V~3．8V相差甚远，疑问由此产生。该脚为伴音中频输入。但是伴音一直都正常，难道它还会影响彩色?

　　不知在视频输入状态是否如此?于是找来VcD机将视频信号输入电视主板，此时出现另一故障，不能切换到AV状态，即字符已显示为“AV”，但是图像依旧是接收的TV信号。顺着cPu的AV控制脚(4)脚查找控制元件，发现LA7688(1)脚还具有AV控制功能。

　　按动AV／TV键，LA7688(1)脚电压在0．8V左右轻微波动，检查外围相关电路，发现C173严重漏电，断开c173后开机奇迹出现，久违的彩色图像终于出现在屏幕上，AV状态也有了视频图像。

　　再次查看图纸并查阅相关资料得知，LA7688(1)脚还是SECAM的控制脚。

　　由此看来LA7688(1)脚有三重作用：1．伴音中频输入；2．AV／TV转换控制；3SE(：AM制式控制。
