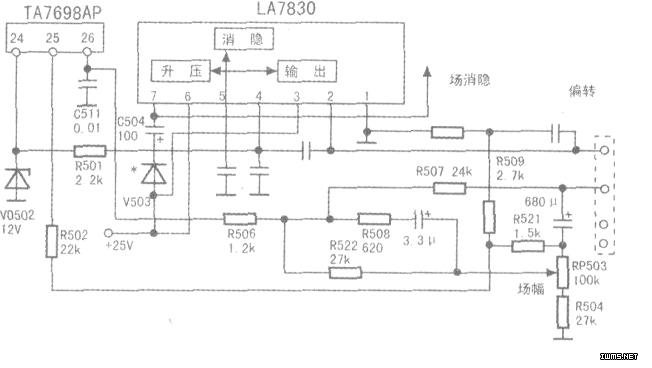

该机场输出电路如图所示，查有关的阻客元件均无损坏，断开LA7830(4)脚电阻R501，用感应法碰触(4)脚时，水平一条亮线不能展开。换上一块LA7830后，故障变为一条6cm宽的水平亮带，调场幅电位器RP503变化不大。查R502、RP503、R504阻值正常，接触良好。此时测LA7830各脚电压，唯(3)脚电压异常，因此判断是自举电压发生电路有问题。此电路只有两个外接元件C504(100μF／35V)与V503，测C504良好，再测V503时发现此二极管正向阻值随温度变化而变化，如靠近烙铁时阻值竟达到300多欧姆，判断此机毛病是V503造成的，换新后故障排除。
