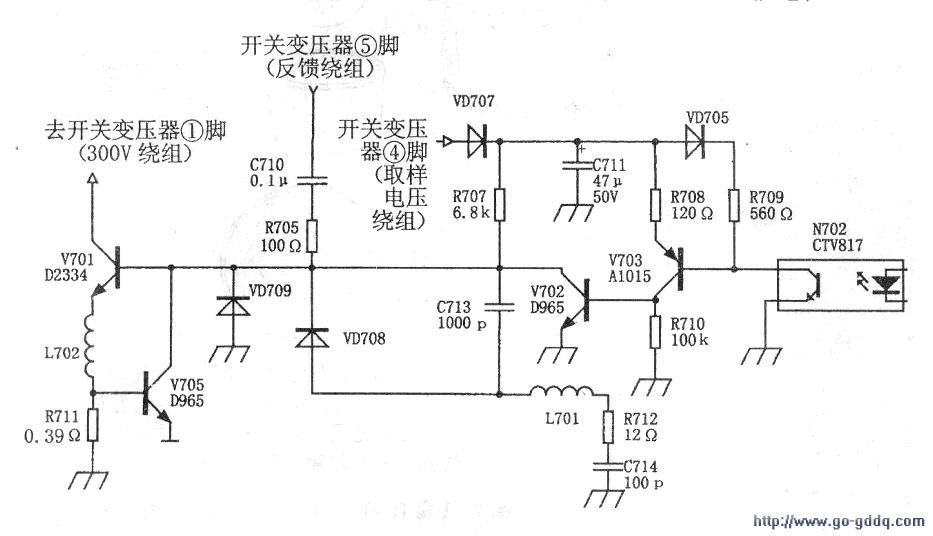

经查电源开关管V701(2SD2334)及脉宽控制管V702(2SD965)击穿（见下图所示）。另外，300V限流电阻R701(6.8Q)开路。在修复中也是由于手头无2SD965(40V、5A、0.75W、150MHz、B≥400、A20封装，常见的2SC2482、2SA1013均属该类封装），而改用2SC3852(60～80V、3A、25W、15MHz、B>500、B97封装带散热板)代替，实测B值达600。试机，发现+B输出电压偏高120V(正常为115V)，电流基本正常，但工作不到10min，电源开关管V701严重发热，正准备关机，V701、R701再次损坏。仔细检查电源部分元件，没有发现损坏。由此分析：V701发热严重应属在工作中开启、关闭损耗过大所致。引发这种现象主要原因是开关管存在欠激励或过激励。
　　
　　由下图可知，V702的作用是稳压系统中开关管V701的脉宽控制管。其工作过程是：当电源输出电压升高时，通过光电耦合器N702中发光二极管电流增大，发光亮度↓→另一侧光敏三极管内阻↓→控制管V703b极电位↓→V703导通↑→V702b极电位↑→V702导通↑→V702c极电位↓→V701b极电位↓→V701提前截止（即脉宽变窄）一电源输出电压下降至正常值。反之亦然。这里要求V702有较高的截止频率，较小的导通内阻（较小的饱和压降），较小的推动功率和良好的开关特性。
　　
　　如果不能满足上述要求，就会对V701形成欠激励。由原文作者所用2SC2665(100V、4A、55W、10MHz、B62封装带金属板散热）的电参数来看，它所需的推动功率较大（一般功率大的管子所需推动功率相对较大）。另外，它的截止频率也相对较低，所以用在这个位置不适合。于是，试用与2SD965封装形式完全相同的2SC4682(30V、3A、0.9W、150MHz、实测B值150)上机，发现+B电压及V701管温都恢复正常，故障排除。
