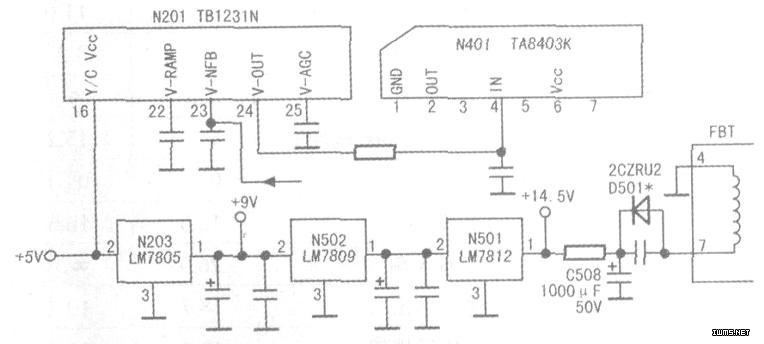

该机属CN-9机芯，其小信号单片N20为rIB1231N，场输出块N401为TA8403K，相关电路如图所示。仔细分析B1231N中场处理电路部分的工作原理，发现(46)脚5V供电为小信号部分供电电源，如果本脚无电压，不仅仅是亮色(Y/C)电路无法正常工作，场分频电路也不能正常工作，无法形成正常的场振信号。测量(46)脚电压不到2v，N501(LM7812)的输入端电压仅为9V（正常应为15V）。在C508两端并联一只大电解电容未果，试更换D501后，故障排除。
