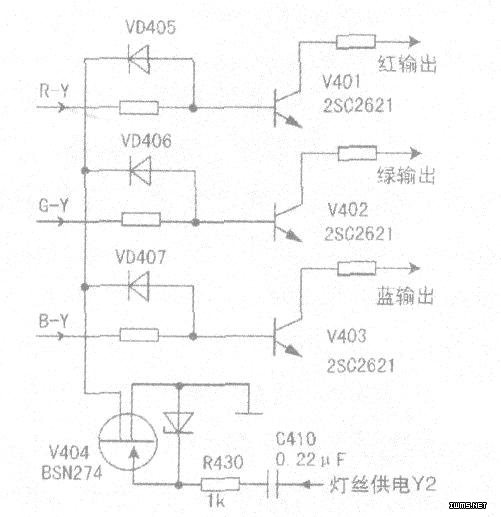

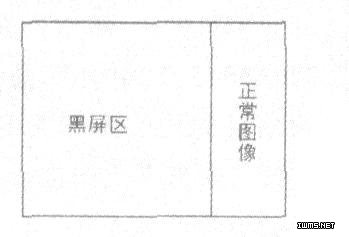

此机在收看时听见机内“叭”的一声响，图就变成如上图所示的“模样”。有炸裂的响声就肯定有直观损坏的元件，可是查遍主板元件都没有发现任何异常。怪！响声是哪里发出的？从故障现象来看，问题应出在行消隐电路上。该机行消隐电路设计在尾板上，如下图所示。灯丝供电Y2经C410及R430给单结晶本管V404 (BSN274)提供消隐控制脉冲，V404与V401~V403、VD405～VD407组成行消隐电路。经查行脉冲耦合电容C410失效，消隐电路无法正常工作。“叭”的响声是C410内部开路时发出的，更换C410后一切正常。
