莺歌C51-3-RC(TA二片机芯)彩电,光栅上部出现十几条密集的白回扫线
来源:本站整理  作者:佚名  2011-08-20 19:46:01

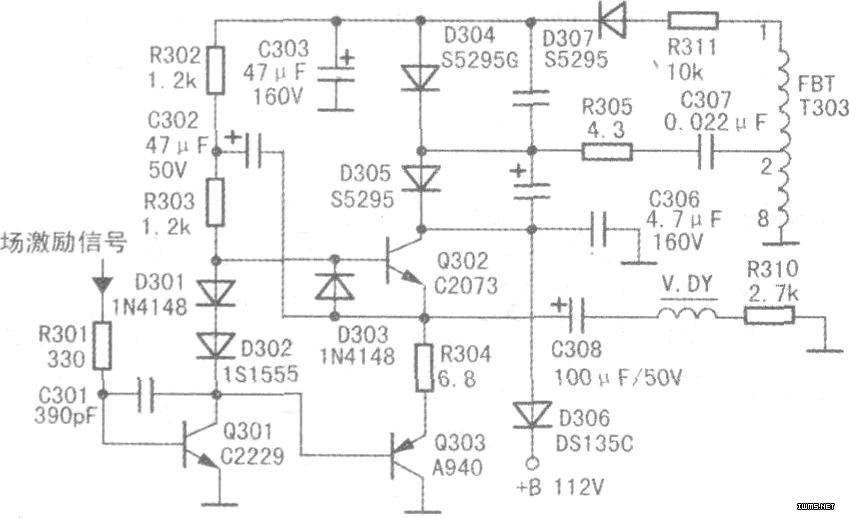

  由于光栅上部出现回扫线一般与场输出电路泵电源有关,该机场输出电路为分立元件构成,如图所示。经查,场输出管Q302 c极电压偏低.只有50V(正常75V)。

  查自举升压电容C306、升压二极管D304均无异常。更换整流二极管D307也无效。最后查出是另一路行逆程脉冲提供电容C307(0.022μF/200v)开路。更换后电压升至75V.故障消失。当C307开路后,经D305整流,C306滤波的这组电压消失.不能与D307整流、C303滤波后的电压叠加至Q302 c极,导致Q302 c极电压低.逆程扫描时问延长,从而形成本故障。

  故障原因:电源主开关接触不良。
