莺歌C51-3-RC彩电,场不满幅,且上部有回扫线
来源:本站整理  作者:佚名  2012-02-23 09:32:34

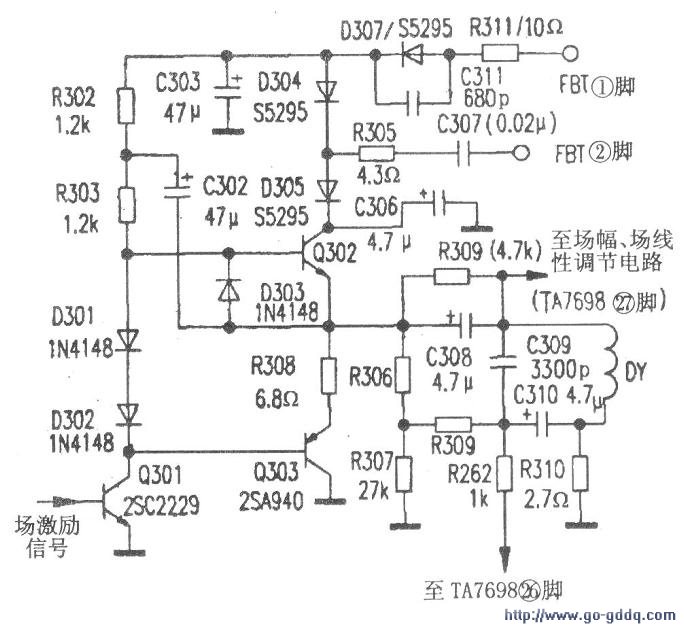

  经查,场输出管中点电压基本正常,表明直流负反馈及偏置电路基本正常,故将重点放在交流负反馈电路的元件检测上。由下图可知,C310是场交流负反馈电容,它从场偏转线圈(即R310热端)取出场锯齿波电压经R262送回TA7698(26)脚,用以改变场线性及场幅。

  经焊下测量,容量已由4.7uF降至1.36uF。将其更换后,故障消失。
