此机调节时行幅有变化但始终不能满屏，屏幕两边有二三厘米宽的黑边；光栅没有几何失真，图像场幅及清晰度正常。

　　分开壳榆查没有发现过热、烧焦痕迹，印板上也没有虚焊点。连接主机试机，微调加速极电压，提高亮度，光栅仍是左右不满幅，由此判断行扫描电路有故障。根据检修经验，一般行幅小足主要有两个原因：一是行偏转回路阻值增大；二足行供电电压偏低或对地有短路现象。检查行幅控制电路、行偏转回路的S校正电容及枕校电路各元件没发现异常。开机1分钟后手摸行管及电源管不是很热，行变温度也正常，不像是短路，于是着衙检查电源电路。

　　注意：实修中不可贸然提高电源电压，以免过压损坏元器件不接电脑主机时测得开关电源输出电压为+44V（一次电源电压）、B+电压为60V。

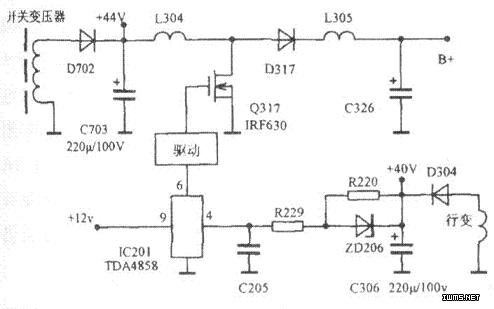

　　如图所示，由于无该型彩电资料，无法判断上述电压是否正常。显像管灯丝电压由开关电源供给，测其值为6.1V，偏低。调节一次电源输出电压电位器，输出电压有变化一边监测B+电压，一边性慢地调节该电位器。B+电压升高，行幅虽增大但仍不满幅这时，灯丝电压已接近7V（正常应为6.3V）。

　　由于灯丝电压和+44V电压为同一开关变压器的阳个绕组，因此判断开关电源输出的+44V电压问题不大，于是将电位器凋回原位置。

　　行输出的B+电压由+44V电压通过场效应管Q317(IRF630M)组成的升压变换电路产生。IC201 (TDA4858)内置有高压反馈凋节电路，其原理是：行变的+40V（印板标注）输出脚输出的逆程电压经D304整流、C-306滤波作为取样电压，正常情况下，取样电压经电阻R229、R220送给IC201④脚；若因某种原因致使行逆程电压升高，当取样电压超过21)206的稳压值时，ZD206击穿，IC201④脚电压大幅上升，IC201自动据此调节⑥脚输出脉冲的宽度，在驱动电路作用下，场效应管Q317的导通时间缩短，B+下降，从而降低行逆程电压。

　　测得IC201⑨脚供电端电，K为11.7V，正常。测得C306 两端取样电压为48V，与标注的40V相比有些偏离，这说叫逆程电压偏岛。考虑集成块及行变损坏率较小，检查最容易引起逆程电压上升的元件——逆程电容C314(3300pF/1600V)，拆下测其容量只有1600pF。

　　值得说明的是由于彩显行电路工作频率较高，若换用彩电上的瓷片行逆程电容，温升较快，难以稳定工作，最后换用一只3300pF的膜电容后试机，行幅恢复正常。

　　此时测量B+电压为65V，C306两端电压为45V，一次电源电压为+44V。

　　小结：在彩电中，逆程电容容量减小到如此程度行管极易击穿  而彩显中，由于行供电采用随行频变化而自动调节的二次电源，当逆程电容减小时，通过稳压环路的自动调节，将使行供电电压B+电源降低，阎而一般不会直接造成行管击穿，但由于B+电压降低，易出现行幅不足现象。
