采用TA8690AN单片IC的西湖彩电无图像或图像异常
来源:本站整理  作者:佚名  2011-08-31 07:38:02

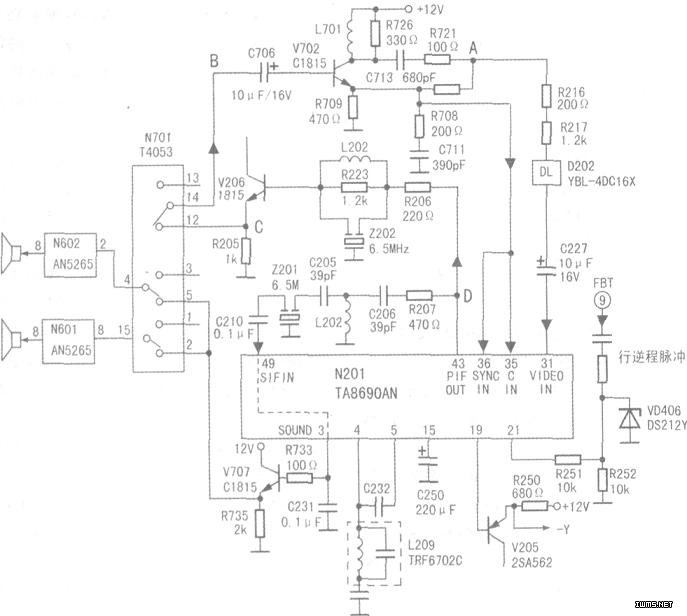

  观察此机伴音正常无图像或图像异常故障,较多只发生在N201的(43)脚处的“D”点以后(指信号流程,下同)的视频电路中(如图所示),即声、像分离之后的视频电路中。检修时,可焊开N201的(31)脚外C227(10μF/16V)电容的正端,然后取一段导线,最好采用单根屏蔽线,外屏蔽网接地.内芯线一端焊在C227正极上,在另一端装上探头,依次触探图3中的A、B、c、D点.正常情况下,应分别在屏幕上显示出质量稍有差异的图像。否则,说明相关外围元件或TA8690AN不良。如将探头移至A点探测,若能出现图像,表明故障在亮度延迟线及其外围元件中,若仍无图像信号显示,接着探触B点,以此类推向前探测,便可很快判断出故障大致所在位置。
