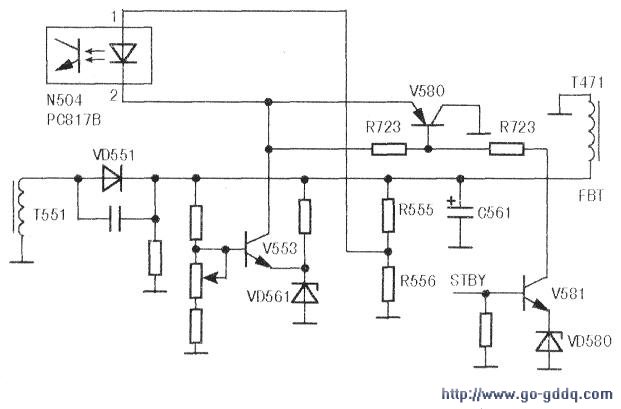

测+300V电压正常，测开关电源输出的+B电压仅为15V，180V视放电压仅为30V，24V电压仅为3.5V。初步判断，开关电源已启动，振荡电路也正常。虽+B电压仪为15V，但并未听到开关变压器发出“吱吱”声，说明该故障并非负载过重引起的，实测次级各输出电压对地阻值正常，由此判定故障应在稳压及待机控制电路。为防意外，将除+B整流管VD551外的所有整流管断开，在保留稳压环路的基础上（这一点很重要，切莫断开稳压环节，以防加电后稳压失控而损坏开关管），断开行输出电路供电，在C561两端接60W/220V灯泡作假负载，加电后测得光耦N504(PC8178)①脚电压仅为1V，正常值应为31V。跌落如此之低，可以肯定N504②脚对地呈短路状态。查阅随机电路图，发现该机待机控制不是通过切断9V、24V供电来实现的，而是通过控制光耦导通程度实现，如下图所示，V580即为开/待机控制管，将其e极断开，灯泡立时亮起，测其两端电压为正常的113V。拆下V580，发现其c、e极之间呈软击穿状态，换新后故障排除。

　　因V580的c、e极之间软击穿，流过N504①、②脚内的发光二极管的电流骤增，发光程度增强，N504③、④脚内的光敏三极管导通程度加深，脉宽管V512（下图中未画出)对开关管b极的分流作用加大，从而使得开关管处于弱振状态，则各输出电压降至很低。
