拆盖直观检查，灯丝点亮，G2电压为280V，但R、G、B三枪电压均接近190V，测N101(LA76818)三基色输出端电压分别为0.26V、0.4V、0.27V．说明均已截止。测Nl0l(25)、(43)及⑧脚的5V供电．Nl01基色供电8V，N451(LA78040)②、(6)脚的26V供电，均正常，说明CPU已输出开机指令，莫非Nl0l不良？但换新后故障依旧。

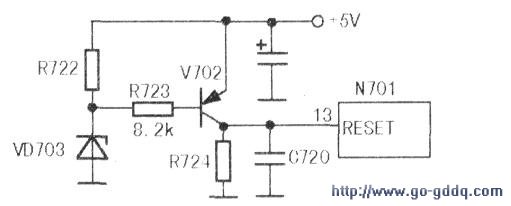

　　试提高加速极电压，可现上下不满屏的窄光栅，但光栅暗淡，并伴有满屏回扫线，考虑到该机控制失效，且无字符，测CPU(N70l)③脚(SDA)和④脚(SCL)电压均为5V不变，怀疑IIC总线电压异常。判断CPU工作条件不满足，对其工作要素进行检查，当测至N701(13)脚（复位端）时，发现其电压为0V，正常工作时应为5V。如图所示，查(13)脚复位电路，发现R723(8.2kΩ)一脚脱焊，补焊后试机，故障排除。

　　该复位电路工作过程如下：加电后，V702尚处于截止状态，待V702的e极电压上升至比VD703(H24A2)稳压值约高0.6V时，V702导通，其导通电流对R724、C720组成的RC网络充电，随着充电的进行，(13)脚电压逐渐升至5V在此期间，CPU完成了复位清零。只有清零完毕后，CPU才开始按⑥、⑦振荡时序工作。

　　在此例检修过程中，因CPU能输出开机指令，灯丝已点亮，误以为CPU工作条件具备而走了弯路。
