通电试机，只昕到机内发出很大的“喀喀”声，用示波器观察行输H_}管集电极的波形，屏上一片杂波。朋友反映。机器在初发故障时也是这样。

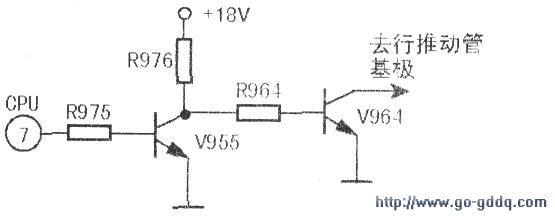

　　在无原机图纸的情况下，找到一张与之相近的（康佳T2988A）电路图，对照后发现有一部分电路图纸上没有，如图所示。在此电路中，V955基极通过R975与CPU⑦脚连接，集电极通过R964与V964基极相通，V964的发射极接地，集电极与行推动管b基极相连。

　　其工作过程如下：(7)脚为CPU的开／待机控制端，高电平开机，低电平待机。开机时，⑦脚为高电平，通过V955反相，使V964截止，行振荡信号顺利地馈送至行推动管基极；待机时，⑦脚输出低电平，V964饱和导通，行推动管基极对地短路，行扫描停止工作。

　　测量R975，已从标称值68kΩ上升至150kΩ。由于R975变值，开机后V955不能充分饱和，导致V964不能截止，处于不稳定的导通状态，结果是一方面分流了行振荡信号，另一方面却给行推动管注入了无规律的干扰信号（频率较低），从而导致歼机后行输出变压器出现“喀喀”声，且输出管因欠激励而很快烧毁。更换R975后，故障排除。
