此机开机时，图像正常但无伴音，调大音量，喇叭中有“咔咔”声，约3分钟后，图像颜色开始失真，图像上部出现回扫线，并产生枕形失真现象，随后便保护关机。

　　该机系雷击后损坏，由于工作几分钟后自动关机，所以初步认为应是某一元件受热后不良，导致停机保护。检查发现音量控制及切换集成块N701(LV1117)异常烫手，怀疑其遭雷击损坏，将其拆下后试机，伴音故障虽然没有排除，但其他故障已经没有了，证明上述判断的分析是正确的。

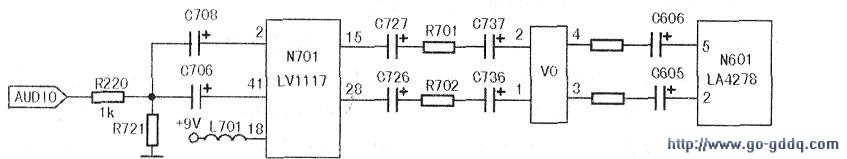

　　更换LV1117后试机，伴音中依旧是“咔咔”的杂音。本机为6D72机芯，伴音部位的相关电路如上图所示，伴音信号的流程是：由中放输出的音频信号直接送到N701的(41)脚和②脚，然后由⑥脚和④脚分别输出左、右声道的伴音信号，送到音效处理板V{1的①脚和②脚（注：实际电路图中并没画vo这块板电路），然后由V0的③脚和④脚输出音频信号，送到功放块N601的②脚和⑤脚。V0的③脚和④脚没有伴音信号输出：

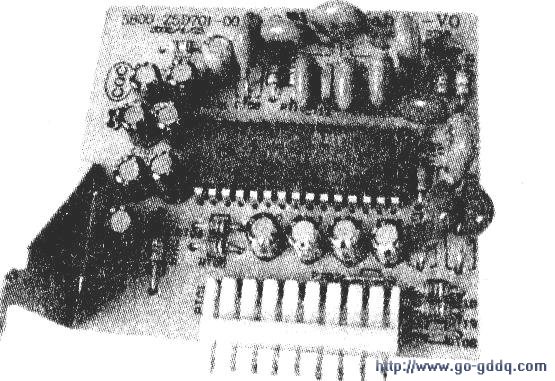

　　V0板实物如下图所示。考虑到V0板只是起到增加音效的作用，加之上面的集成电路不易购买，于是决定摘除V0板不用，将V0板的①脚和③脚、②脚和④脚直接短路后试机，喇叭中出现洪亮的伴音，故障排除。
