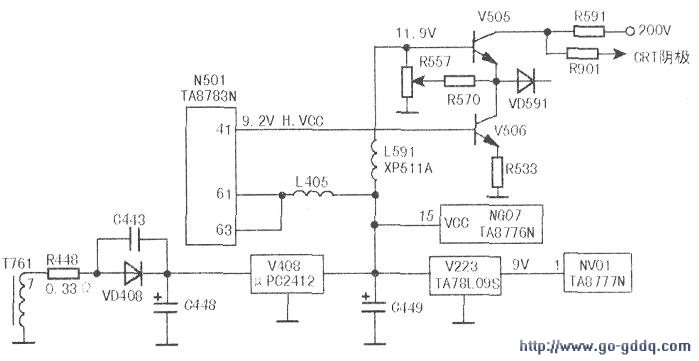

此机开机约2小时后图像才出现，关机瞬间屏幕中央有光闪，说明消亮点电路能起控，且显像管无问题。拆开机器后盖，通电试机，首先检查视放电路供电为20OV，加速极电压为400V，均正常。再测红枪视放管V505基极电压为8.1V，与正常值11.9V相差较远，相关电路如图所示，11.9V电压是经L591 (XP511A)取自V408（μPC2412HF）的+12V输出端。断开L591，测V408输出端电压仍为8.1V。由于N501(TA8783N)(40)脚9.2V( H.VCC)电压直接取自开关电源（经过XP811A的(7)脚)，而行激励及行输出部分都是由+B(115V)供电，于是决定完全断开V408的+12V负载，因为这样并不影响行电路正常工作。断开V408的全部负载后，12V输出电压恢复正常。
　　
　　V408输入端电压为15V，VD408正端处的交流电压为35V，由此判断V408的某个负载有短路现象，因V408的+12V负载较多，试着同时断开L405及VV23 (TA78L09S)的输入端后，+12V电压恢复正常，但只要将以上两路负载接上任意一路，+12V电压立即降为8V左右  两路主要负载分别为NV01(TA8777N)和N501( TA8783N)，而两块集成电路同时存在过流短路的几率很低，于是决定先检测+12V形成电路的相关元件。关机后用万用表Rxl挡在路检测VD408正反向阻值正常，再在路检测限流电阻R448时，竟为12Ω，而图标值为0.33Ω。为防检测有误，干脆将R448焊下检测其阻值为12Ω，待冷却后其阻值上升为35Ω。更换一只0.33Ω的同规格限流电阻后，接卜所有负载，V408的输出电压稳定在+12V，电视机声像完全正常。
