检查启动开关和电瓶正常，逆变功率管也正常，估计问题不是太大。顺启动开关找到集成块U5(CD4013BE)，查资料知道，CD4013BE是双D触发器，逻辑功能是：CLK(即我们所说的CP)=1（上升沿触发），Q=D；CLK=O期间，触发器保持；R=l，触发器置零，Q=O。

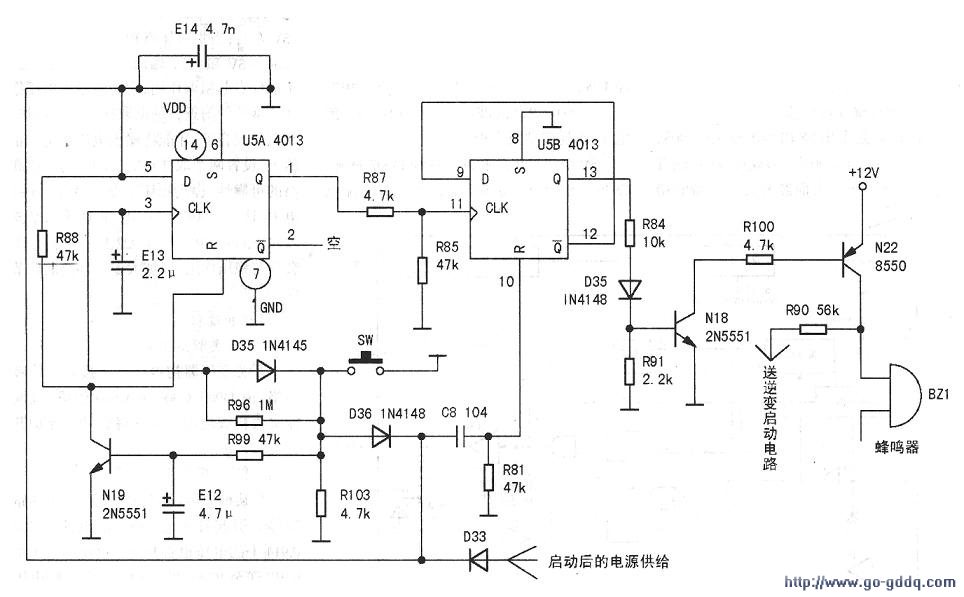

　　根据实测的电路见附图。其工作原理如下：

　　长按启动开关SW，由电瓶来的12V，经D36加到4013的(14)脚和⑤脚(1D=1)，同时经R88加到置零端④脚，1R=1，触发器A置零，1Q（①脚）=0，2CLK（(11)脚）=0，触发器B不工作。在(14)脚加上VDD的瞬间，C8、E12、E13同时开始充电，但充电时间各不相同，C8的最短（充电时间常数由C8和R81决定）。由于C8充电瞬间相当于短路，触发器B置零端R（⑩脚）=1，触发器B置零，Q（(13)脚）=0，2（(12)脚）=1，C8充电毕，2R(⑩脚)=0，触发器B复位结束。E12刚充电瞬间也相当于短路，故N19截止，触发器A置零端R(④脚)的高电平不受影响，随着E12的充电（充电时间常数由E12和R99决定），N19基极电位达到0.7V，N19饱和，1R(④脚)=0，触发器A复位结束。E13刚充电瞬间也相当于短路，由于E13的作用使触发器A的CLK（③脚）电位由0上升，由于E13和R96构成的时间常数大，故E13充电比E12慢，当达到规定电平时，1CLK(③脚)=1，触发器A1工作，由于1D（⑤脚）=1，故1Q(①脚)=1，2CLK（(11)脚）=1，触发器B工作，但由于触发器B的置零使2（(12)脚）=1.2D(⑨脚)=1，所以2Q=1，即⑩脚输出高电平，D35、N18、N22相继导通，逆变电路工作，有220V交流电压输出，蜂鸣器BZ1也发出间断的报警声。启动后再断开SW，启动后的电路产生的12V经D33给CD4013的(14)脚供电，也使⑤脚(1D=1)。sW断开后，E13经D38、R103快速放电，使1CLK（③脚）=0，而E12经R99、R103放电，使N19截止，1R（④脚）=1，触发器A置零，1Q（①脚）=o，2CLK((11)脚)=o，由于C8已充满电，2R（⑩脚）=()，触发器B维持原态，即2Q=1，亦即(13)脚始终为高电平，使逆变电路正常工作。

　　关机时，长按SW，触发器A的工作过程与开机时相同，1Q（①脚）=1，2CLK(11)脚)=1，触发器B工作，但由于启动完毕，2（(12)脚）=0，所以2Q（(13)脚）=2D（⑨脚）=2（(12)脚）=0，触发器B翻转，(13)脚输出低电平，使D35、N18、N22相继截止，逆变电路停止工作，实现关机功能。

　　检测发现，长按SW，CD4013的③脚能升至6V，⑤、(14)脚始终为11.5V，而其余各脚始终为0，显然不正常，测外围元件没有发现问题，断定CD4013损坏，新购一块换上，长按SW，③脚电压升至5.5v时，(13)脚输出11V，逆变电路工作，有220V输出；再长按SW，③脚电压升至5.5v时，(13)脚输出为()，实现关机，说明分析是正确的。
