宝马M Performance Alcantara转向盘“加装套件
来源:汽车维修技师  作者:佚名  2015-05-06 09:10:00

    车型:宝马1系(F20/F21)、宝马2系(F22 )、宝马3系(F30/F31/F34/F35)、宝马4系(F32/F33/F36)、宝马5系(F07/F10/F11/F18)、宝马6系(F06/F12/F13)、宝马M3 Limousine(F80)、宝马M4Cabrio/Coup e(F82/F83)、宝马M5 Limousine (F10M )、宝马M6Cabrio/Coup e(F12M/F13M)、宝马X5/X6(F15/F16)。
    加装套件编号:32 30 2 230 188转向盘(1系/2系/3系/4系)、32 302 253 649转向盘(5系/6系)、32 302 344 147转向盘(M3/M4)、32 302 253 653转向盘(M5/M6)、32 302344149转向盘(X5/X6)。
    可普遍为所有车型安装。现有转向盘可沿用下列部件或需为汽车专用的SAs重新们购和更换下列部件。请注意相应的插图M运动型转向盘和其所属安装零件。替换安全气囊装置时,无须进行解码。对带SA 248(转向盘加热)的车型进行安装时,加热功能自动取消,无须进行解码。转向盘加热开关保持失效状态。
带标准转向盘、皮革转向盘(SA240)、运动型转向盘(SA 255)R 1系/2系车型:
需为M运动型转向盘订购和替换安全气囊装置、多功能按键、换挡拨片(如需要)以及转向盘电子设备(电缆、控制设备、振荡器)。
    带M运动型转向盘(SA 710)的1系车型(2014年3月以前出厂):
    需为M运动型转向盘订购和替换安全气囊装畏、多功能按键、换挡拨片(如需要)以及转向盘电子设备(电缆、控制设备、振荡器)。
    带M运动型转向盘(SA 710)的1系车型(2014年3月以后出厂)和带有M运动型转向盘(SA 710)的2系车型:
    可沿用所有部件。
    带标准转向盘、皮革转向盘(SA240)、运动型转向盘(SA 255)的3系/4系和X5/X6车型:
    需为M运动型转向盘订购和替换安全气囊装置、多功能按键、换挡拨片(如需要)以及转向盘电子设备(电缆、控制设备、振荡器)。
    带M运动型转向盘(SA 710)的3系/4系和X5/X6车型:
    可沿用所有部件。
    带M运动型转向盘(SA 710)的所有5系/6系车型(除2013年7月以后出厂):
    需为M运动型转向盘订购和替换安全气囊装置、多功能按键、换挡拨片(如需要)以及转向盘电子设备(电缆、控制设备、振荡器)。
    带M运动型转向盘(SA 710)的5系6系车型(2013年7月以后出厂):
    可沿用所有部件。
    2013年7月之前的M5车型:
     需为为M运动型转向盘订购和替换安全气囊装置、多功能按键、控制摇杆(如需要)以及转向盘电子设备(电缆、控制设备、振荡器)。
    2013年7月之后的M5车型:
    可沿用所有部件。
    M3/M4/M6车型:
    可沿用所有部件。
    1.部件一览图
    加装部件如图1所示。

    2.准备工作
    准备工作如表所示。

    3.拆卸转向盘

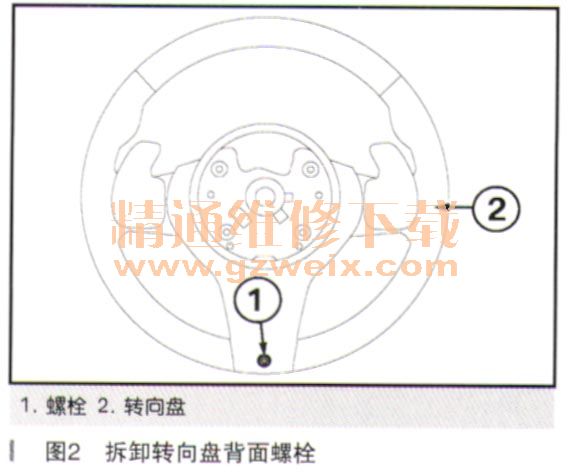

    松脱和去掉转向盘背面的螺栓,如图2所示。

    松脱和去掉螺栓,如图3所示。

    轻轻在两侧按压夹子并去掉挡板。
    必须在M Performance转向盘A中沿用相同的系列转向盘布线,如图4所示。

    当安有道路偏离警报或变道警报及/或转向盘加热装置时,才有控制设备。
    拔出接地线(1 )。
    松脱和去掉接地线的螺栓(2)。
    仅限配有运动自动变速器(SA2TB)的控制摇杆时:
    从支架上松脱插头(3),并将其拔出。
    从控制摇杆(5)上松脱螺栓(4),并去掉控制摇杆(5)。
    仅限配有变道警报(SA 5AG )或道路偏离警报(SA 5AD)或DRIVING ASSISTANT(SA 5AS)时:
    从振荡器上拔出插头(6)。
    仅限配有转向盘加热装置(SA248)时:
    从控制设备(8)上去掉插头(7)。
    适用于所有车型:去掉电缆束。
      仅限配有变道警报(SA 5AG )或道路偏离警报(SA 5AD ),或DRIVING ASSISTANT(SA 5AS)时:

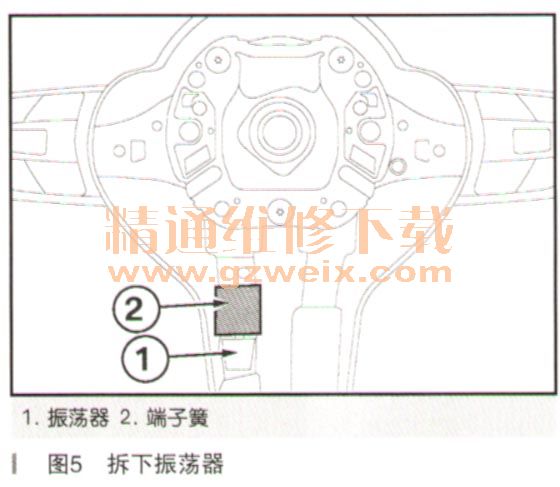

    如振荡器上有一个泡沫塑料块,则将其去掉并在安装时冉次放上,如图5所示。
