此机的板号为MB06LMB，芯片组为82801DBM+82855GME)，故障现象为能触发上电，不能亮机。

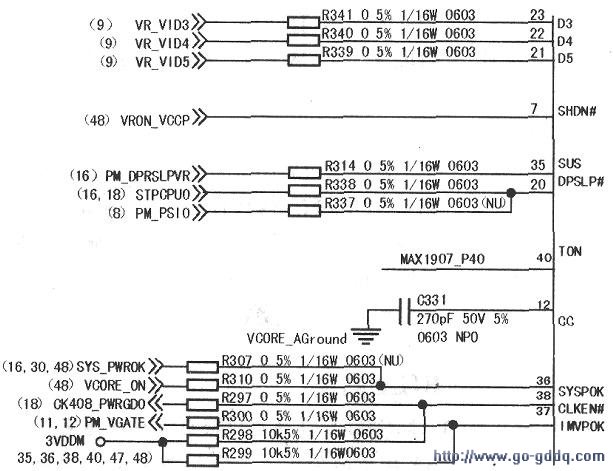

　　接通稳压电源，按开关键触发，电流挡在1.15A，测VCORE电压为0V，此板VCORE供电芯片采用的是MAX1907，首先测量其关键引脚的电压，v+电压为15V，正常。几个EN功能脚，如上图所示，⑦脚(VRON_VCCP)电压为3.3V，正常；(36)脚电压为OV，异常！需要注意的是R307没有安装，接着往前测量VCORE_ON，仍然为OV!本机VCCP由MAX1845芯片来控制的，在中图中找到VCORE_ON的位置。

　　VCORE_ON信号来自于MAX1845的第⑦脚(PGOOD)，该脚电压也为ov，而其上拉电压3VDDM正常。显然，MAX1845的输出（即VCCP）不正常，就会从⑦脚输出低电平的VCORE_ON，立即测量VCCP，果然为OV!

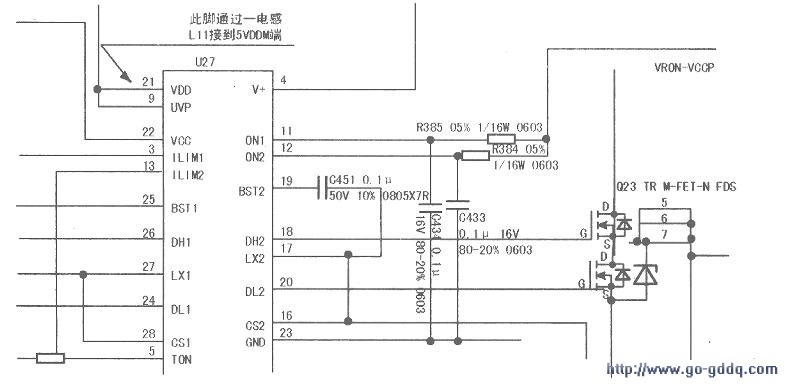

　　接下来检查VCCP为OV的原因。首先测量MAX1845的(11)脚、(12)脚电压，均为3.3V，正常；再测其V+端，电压为15V，正常；接着测量(21)脚的VDD，发现电压只有3.1V，从中下图上可以看出，此脚通过一电感Lll接到5VDDM端，电压应该是5V才对。

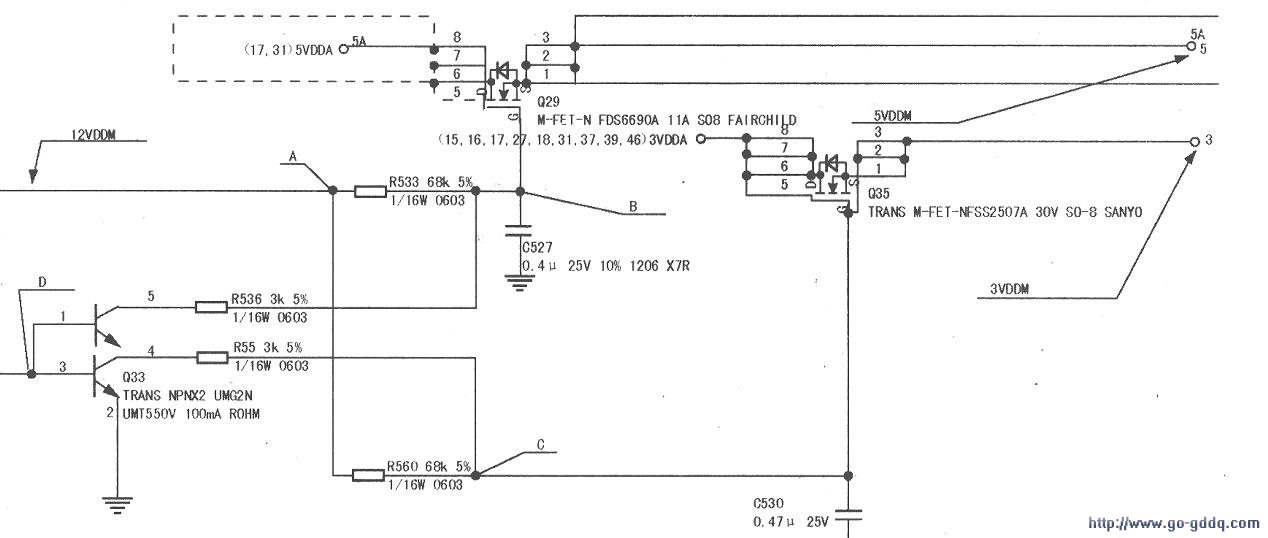

　　于是又往前找，找到了5VDDM的产生电路（产生电路如下图所示）。测量5VDDA电压为5V，3VDDA电压为3.3V，均属正常。

　　但是3VDDM正常输出3.3V，5VDDM输出却只有3.1V左右。检查B、C两点的电位，B点电位5.2V；C点电位11.5V。造成5VDDM偏低的原因应该是Q29G极电压偏低。因为Q33的①、②脚是连接在一起的，因此Q33对B、C两点电位的影响也是相同的。而现在是C点电位正常，B点电位偏低。故而可以排除Q33①、②脚之前电路的影响。分别在线测量R533、R560的电阻，R560阻值为68kΩ，等于标称值；R533等于12kΩ，偏小。

　　从下图可知，R533、R560是相同的设计位置，测量值可对比参照，故没有将其取下来测量。

　　从原理图上来分析：假设R533自身电阻值降低到12kΩ，那么在Q33截止的前提下，B点电位应该不会低于C点电位。

　　假设是Q33的⑤脚对地短路，根据分压比估算一下就知道，B点的电压应该是0.5v左右。而不是现在的5.2V。故障可能性比较大的元件就是C527、Q29了。取掉C527，故障依旧；取掉Q29，再次测量R533的在线电阻，等于68kΩ!故障点找到了，直接更换Q29，故障排除。

　　总结：本例中由于5VDDM偏低，引起MAX1845的第(21)脚VDD偏低，使MAX1845关闭输出。其第⑦脚拉低VCORE_ON的电压，造成VCORE芯片MAX1907的第(36)脚SYSPOK电压为O，从而使MAX1907不能输出正常的VCORE电压。
