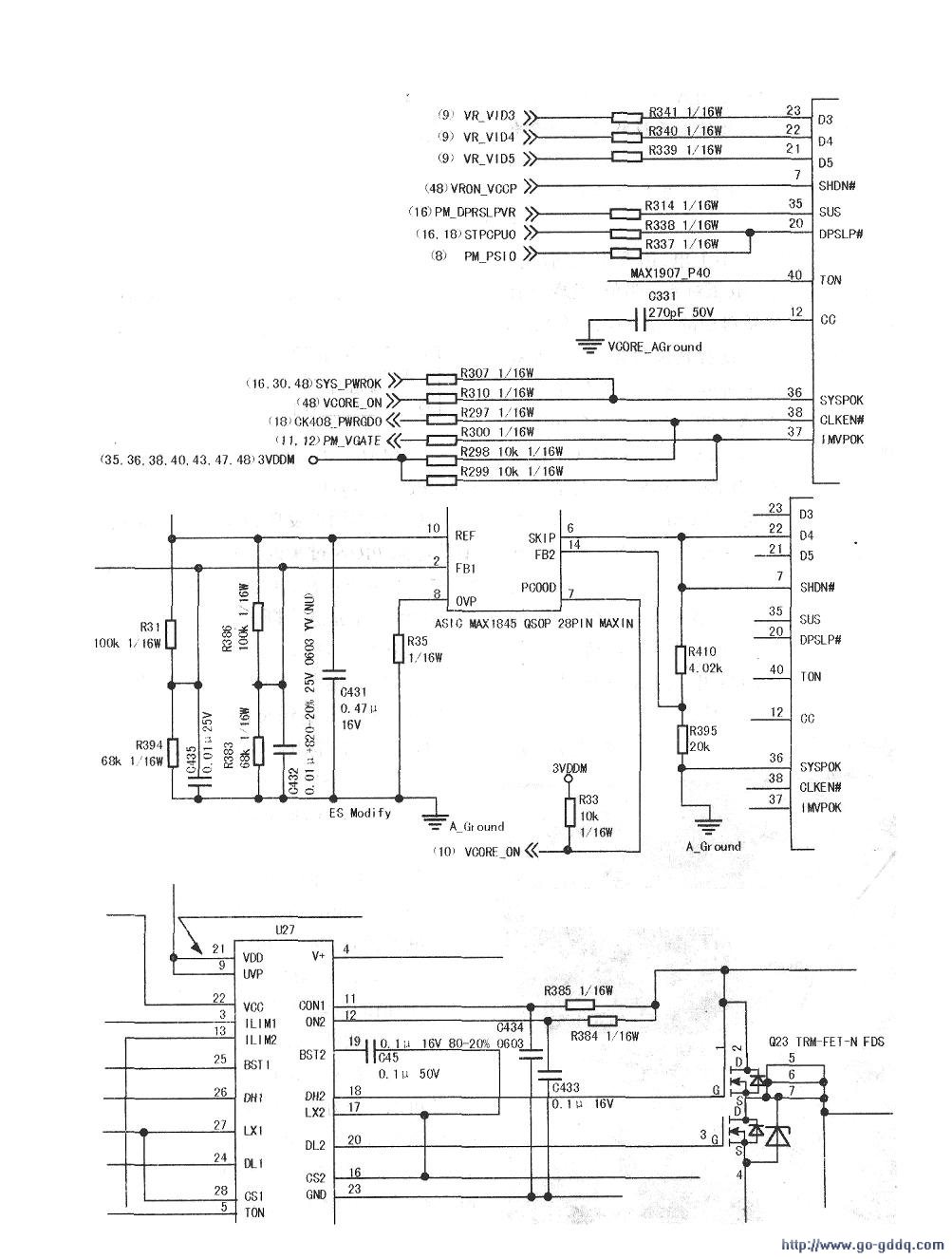

此机接通稳压电源，按开关触发，电流挡在1.15A。测VCORE电压为0，此板VCORE供电芯片采用的是MAX1907。先测量其关键引脚的电压，V+电压15V，正常。几个EN功能脚电路如上图所示。⑦脚VRON_VCCP电压为3.3V，正常；(36)脚电压0V，异常（注：R307没有安装)。接着测量VCORE_ON，仍为OV!

　　本款机VCCP由MAX1845来控制，电路如中图所示。

　　VCORE_ON信号来自于MAX1845的⑦脚(PGOOD)，该脚电压也为o，而其上拉电压3VDDM，正常。显然，MAX1845的输出（即VCCP）不正常，就会从⑦脚输出低电平的VCORE_ON，测量VCCP，ov！接下来检查VCCP等于ov的原因。

　　测MAX1845的(11)脚、(12)脚，均为3.3V，正常；再测其v+端，15V，正常；接着测量(21)脚(VDD)，发现电压只有3.1V，从中下图可以看出，此脚通过一电感Lll接到5VDDM端，电压是5v。

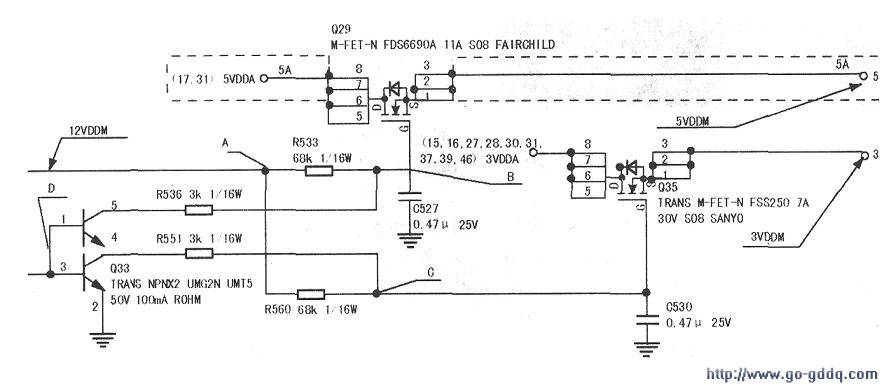

　　VDDM产生电路如下图所示。

　　测量5VDDA为5V，3VDDA为3,3V，均属正常；3VDDM输出正常3.3V；5VDDM输出却只有3.1V左右。检查B、C两点的电位，B点电位5.2V，C点电位11.5V，可知造成5VDDM偏低的原因是Q29G极电压偏低。

　　因为Q33的①脚、②脚是连接在一起的，因此Q33对B、C两点电位的影响也是相同的。而现在是C点电位正常，B点电位偏低。故而可以排除Q33的①脚、②脚之前电路的影响。

　　分别在线测量R533、R560的电阻．R560为68kn，等于标称值；R533为12kΩ，偏小（从图4可知，R533、R560是相同的设计位置，测量值可以对比参照。故没有将其取下来测量）。分析，假设R533自身电阻值降低到12kΩ，那么在Q33截止的前提下，B点电位应该不会低于C点电位；假设是Q33的⑤脚对地短路，根据分压比估算一下就知道，B点的电压应该是0.5V左右，而不是现在的5.2V。故障可能性比较大的元件就是C527、Q29了。取掉C527，故障依旧；取掉Q29，再次测量R533的在线电阻为68 kΩ，直接更换Q29，故障排除。

　　【总结】本例中由于5VDDM偏低，引起MAX1845的(21)脚VDD编低，使MAX1845关闭输出。其⑦脚拉低VCORE_ON的电压，造成VCORE芯片MAX1907的第(36)脚SYSPOK电压为0，从而使MAX1907不能输出正常的VCORE电压。
