此机曾被多次维修，主板卜的元件大多被焊过（如EC、MAX1999、MAX1907、MAX1772等）。

　　用万用表红表笔接地，黑表笔接测量点，测量全板的供电电感（如待机电压3VPCU、5VPCU、内存、VCORE等）是否存在短路，注意在测量时主板千万不要通电，否则会造成更严重的后果（如烧负载电路），此板无明显短路。

　　通电后按下开机键电脑可以触发，但直流稳压电源的电流马上跳到0.14A。插上MINIPCI诊断卡，不跑码，而MINIPCI诊断卡的RESET、FRAME灯常亮。此时需对主板进行最小化测量：空板上电（即内存、CPU都不上），根据测量，此故障可以做以下几点分析：

　　稳压电源显示的0.14A电流，根据维修经验，此主板供电部分有问题，此时应先查主板各供电，如VCORE电压、VCCP北桥核心供电电压、内存电压等。

　　MlNI PCI诊断卡的RESET灯常亮，说明主板上的PCI设备没有得到复位，即南桥未发出PCIRST#信号。按照主板的上电时序，南桥得到相应的PWROK电压后，就会发出PCIRST#和PLTRST#，PCIRST#信号，主要负责对主板上的PCI设备进行复位。PLTRST#主要去复位北桥，北桥得到复位后会发出CPURST#信号，然后对CPU进行复位，CPU复位后开始执行它的第一个指令，此时就可以看到诊断卡跑码。

　　而RESET灯常亮，表明无PCIRST#信号。

　　维修过程：首先测量VCORE供电（可在CPU旁的储能电感上），电压为0V,其他各供电均正常，此时可确定此板有故障，无VCORE电压。由于无VCORE电压。南桥接收不到相应的PWROK信号，使南桥无PCIJRST#、PLTRST#信号输出，从而造成诊断卡l二复位灯常亮。

　　维修思路：此板由美信公司生产的MAX1907主芯片与上下场效应管、储能电感和滤波电容等器件组成的PWM脉宽调制型开关电路来产生VCORE供电电压，为单相供电。

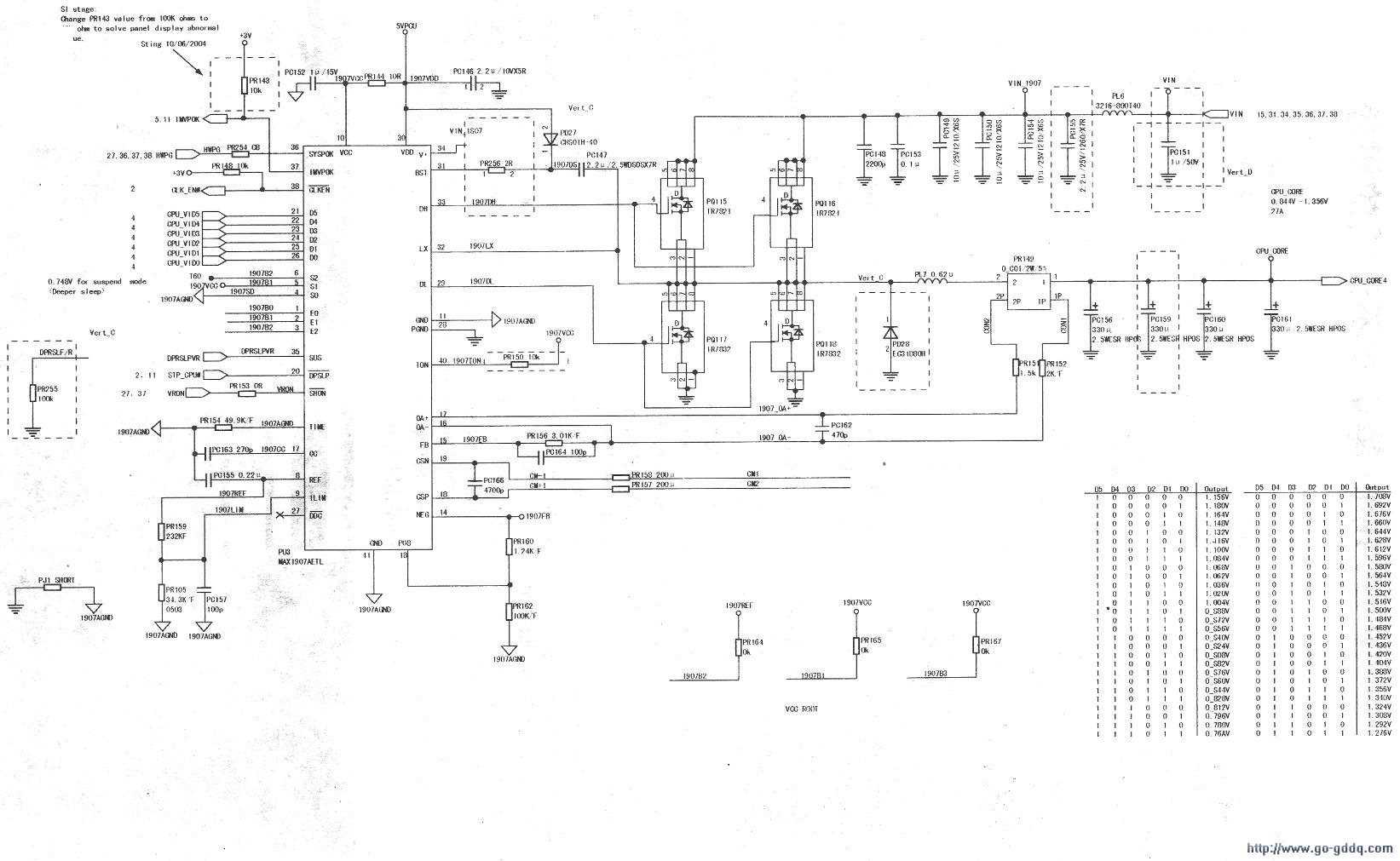

　　没有产生VCORE电压输出，说明此PWM电路没有正常工作。此时需要查MAX1907的工作条件，如图所示。首先查该芯片的供电部分，第⑩脚（VCC端）、第(30)脚（VDD端）、第(34)脚（v+端）输入电压均正常，第⑦脚(SHDN)为使能控制端，作为MAX1907的开启端，一般为3.3V高电平开启。此端是由EC芯片PC975 51第③脚发出VRON信号来控制，VRON信号一路送入MAX1992的SHDN端，SHDN端为MAX1992使能控制端，VRON信号送入MAX1992的SHDN脚，作为MAX19992的开启，MAX1992正常工作后产生VCCP电压，给北桥供电，另一路VRON信号送入VCORE电压产生芯片MAX1907的SHDN端，作为MAX1907正常工作产生VCORE电压的开启倩号，第(36)脚(SYSPOK)为系统电源信号输入端（这个信号为高电平3.3V，证明前面电压都已正常）。

　　实测此板VRON、SYSPOK信号都为3.3V，说明电源芯片使能控制端SHDN均正常，MAX1907第⑧脚（REF端）为2V基准电压输出端．用来给MAX1907芯片内部及外围电路提供一个2V的基准参考电压，测量此基准电压为零，怀疑MAX1907主芯片不良，更换MAX1907主芯片后，测量PWM电路各驱动MOS管G极对地阻值都为500kΩ以上，确定芯片没有空焊问题后上电。上电瞬间稳压电源电流显示突然剧增，同时主板冒出火花，电感PL6被烧坏。

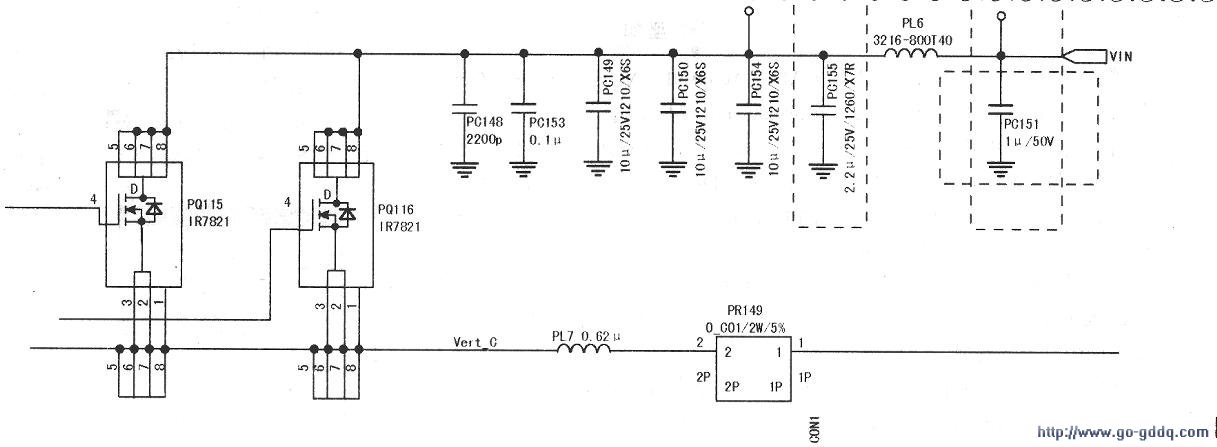

　　如右图所示，VIN经过PL6后给驱动管PQ115、PQ116 D板供电，它烧坏说明通电的瞬间电流过大，根据经验判断电路后级有短路存在。用万用表二极管挡测量各驱动管，各MOS管均正常，无明显短路，为什么烧PL6电感呢？

　　根据经验判断可能是PWM电路其中某个驱动管性能不良而引起的此故障，而在路状态下用万用表二极管挡无法判断其性能的好坏，此时需用更换法来确定主芯片MAX1907及该电路全部的驱动管的好坏。

　　这里需要注意的是，上、下驱动管与主芯片一定要一起更换，否则会造成该部分电路的零件再次烧坏。

　　更换完毕后，通电，经测量电流达到0.41A，正常，测量VCORE供电电感上有1.7V电压，用示波器测量此储能电感的另一端有方波输出，确定此PWM电路工作正常。重新安装上CPU、内存后诊断卡跑码正常，亮屏，此机修复完毕。

　　总结：PWM电路烧上管的现象比较常见，在实际维修中我们要重点注意上管的G极，上管的G极不能悬空，更不能短路，否则会烧毁上管，同时还会损坏PWM电路中的其他零件。在路状态下用万用表二极管挡无法判断其性能的好坏，上、下驱动管与主芯片一定要一起更换。
