在排除主板短路后，插上假负载，通电发现诊断卡复位灯常亮，全板无复位。根据主板工作原理，复位的条件是必须全板的供电和时钟工作正常。这里，首先测量内存电压（因为内存总线终结电压为主供电的一半，这里只需要测试总线终结电压即可），1.29V正常。接下来测量南桥与北桥通信的供电，一般845、865级别主板都被设计与AGP供电同一路。测量AGP槽电压1.5V供电正常。845主板还有个很重要但又非常容易忽略的供电，那就是VCCVID电压，它的作用是用来给CPU内部的VID电路提供电压，使CPU能发出VID组合信号给电源管理器，电源管理器接收到VID组合后，才能正确发出CPU电压，即VCORE。VCCVID的检测在CPU插座的左边第一排第④脚，1.2V电压正常。

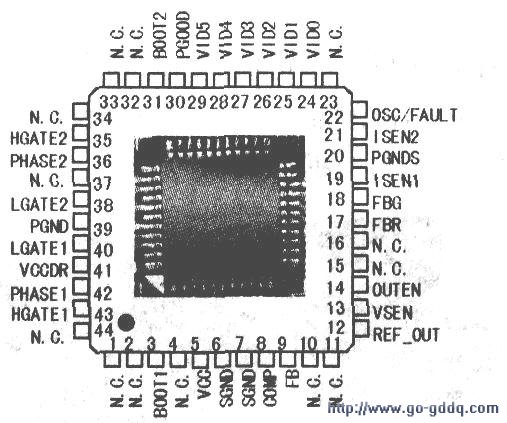

　　前面几大电压都正常，按照时序，CPU电压应该产生了，但检测没有CPU电压。查看CPU供电模块（型号为L6709），实物以及脚位如图所示。

　　此L6709芯片的⑤脚为其工作电压，12V正常。检查电源管理器的VID脚，有低电平信号。还有L6709芯片的开启信号，为⑩脚(OUTEN)，测电压为1.8V，高电平正常。电源管理芯片产生VCORE的3个基本条件满足。但是没有CPU电压出来，判定芯片损坏，换用新芯片后，正常发出VCORE。装上CPU、内存等开机测试，顺利跑码点亮主板，故障修复。
