此主板为478接口，SIS651+SIS962芯片，通电触发，诊断卡不跑码，复位灯长亮。

　　用CPU假负载测供电1.7V正常，PG和RST都0.3V左右，不正常。先测全板的主要供电，内存电压2.6V正常，南桥供电1.8V也正常。南桥发出PG信号和复位信号，需要先收到CPU供电芯片发出的VRMPWRGD信号。测CPU供电芯片RT9237(27)脚PGOOD电压1.5V，感觉偏低，应该是3.3V。不过查看RT9237DATASHEET里PGOOD脚的解释“Powergoodopen-drainoutput”，看来PGOOD不输出电压。断开其相连的0Ω电阻，另一端电压也是1.5V。

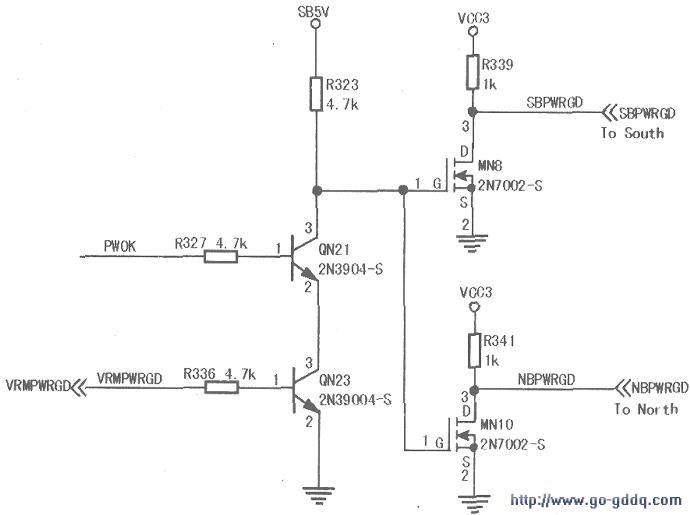

　　找了如上图所示的L4S5MG3的图纸来参考，原来RT9237输出的VRMPWRGD和电源灰线输出PWOK给两个NPN管B极以导通电压，使其拉低后级的两个NMOS管G极电压，使两个NMOS管D极分别输出SBPWRGD和NBPWRGD。因为NPN三极管b、e极导通后直接接地，使RT9237的PGOOD拉低到1.5V。

　　再回到主板上，沿PGOOD的线路到南桥附近找到这部分电路，测Q36输出的SBPWRGD3.3V电压。

　　正常。北桥附近的Q58输出的NBPWRGD也正常。

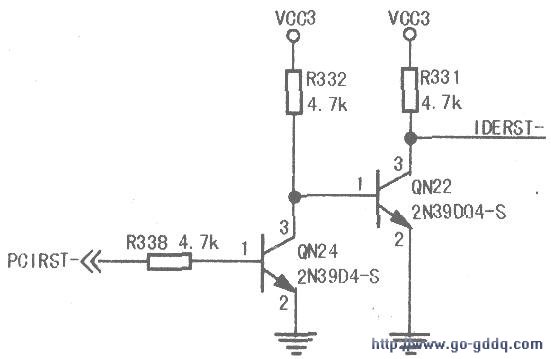

　　既然VRMPWRGD信号正常，南桥发出PCIRST还需要正常的时钟。测南桥旁边的12MHz晶振，波形频率都正常，测了一下实时晶振32.768kHz也正常。难道是南桥坏了吗？无意中测了一下IDE①脚的复位电压5V，却是正常的。而测AGP槽、I/O等其他复位电压都只有o.8v，查看如下图所示的L4S5MG3电路，PCIRST虽然只有0.8V电压，但还是可以让QN24导通，抬高QN22b极电压，输出高电平的IDESET-。短接复位开关时，PCIRST可以由0.8V拉低到O。说明不是南桥的问题。应该是PCIRST相连的芯片拉低了复位信号。跟PCIRST相连的还有网卡芯片、I/O芯片、北桥，先拆掉网卡芯片，通电PCIRST上升到3.3V，CPUPG和CPURST都为1.7V。更换网卡芯片后，进入系统测试各项都正常，此板修复。
