TLK-150型扩音机,无声音
来源:本站整理  作者:佚名  2011-09-17 08:24:20



  经查为直流保险管烧断,观察保险管内保险丝断点无明显烧黑痕迹,认为是瞬间音量过大引起。换上备用保险管后开机,发现右侧扬声器不发声,检查后发现其连线绞合在一起,两接头近似短路状态,同时认为这应是扩音机烧保险管的原因。连续工作约50分钟后,扩音机的直流保险管再次烧断,这次保险管内熔断面呈微小球状,仍无严重打火变黑痕迹。因这次保险管烧断时扩音机音量并不太大,怀疑机器存在故障,由于当时正需使用,于是换上12A保险管勉强使用。

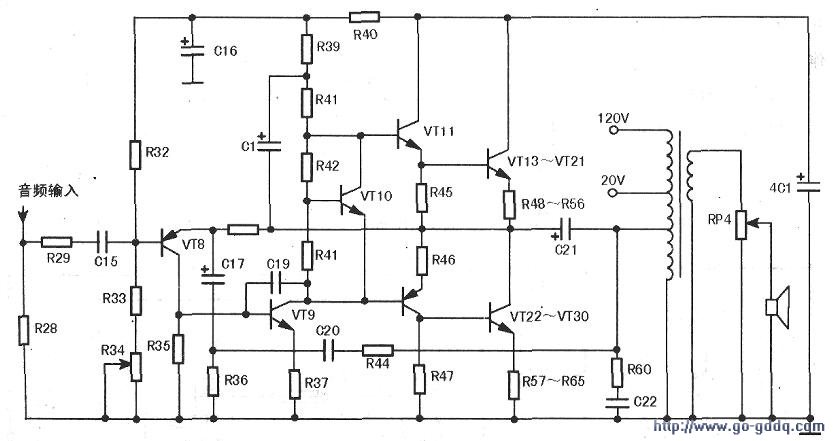

  使用完后拆机检查,恢复的保险管接上扬声器开机,将信号源切换到扩音状态,慢慢调大音量,用数字表的TEMP挡测量两预推动管VT11(DD01)、VT12(2SB546)的温度,几分钟后两管温度几乎同时接近80℃。在正常工作状态下,两管温度不应超过80℃。将音量调到最低,测直流供电电压为80V,VT11、VT12的中心电压为39V,基本成倍数关系,据此判断上下推挽功放管均为击穿。如图所示。测得预推动管VT11的b、e极电压为0.54V,下预推动管VT12的e、b极电压也为0.54V,均正常,据此也可判断前级各管的静态工作电压也应正常,应重点检查预推动管以后部分。

  逐一断开所有功放管(VT13~VT30,3DD102B)的基极,然后再断开相应功放管的发射极限流电阻(R48~R65,1.2Ω),用指针式万用表RxlOk挡测所有功放管的c、e极间漏电阻,均大于1000kΩ。暂且不将功放管接入电路,断开负载(110V高音扬声器)开机,开大监听音量,基本正常,但测两推动管管温较高。再测供电电压和中点电压,依然是正常的倍数关系。通过比较,发现VT12温升比VT11更快,于是更换VT12试机,故障依旧。

  测试换下的2SB546的参数均正常,把它装回到原电路中。此时仔细分析电路,注意到下推动管2SB546的发射极电阻R46阻值为15Ω,功率仅为0.25W,由公式p=IIR算出,该电阻最大电流不应超过130mA,而观察发现电阻R46的中间部位已发黑,很明显两推动管都有过流现象。于是分别在VT11的集电极和VT12发射极(15Ω限流电阻处)串人量程为600mA的电流表,检测两管工作时的实际电流。发现开机瞬间,两电流表指针都摆过300mA位置,然后大致回到零刻度处。按下播放键,并慢慢调大音量,而此时两只电流表读数常大于300mA,这与限流电阻R46允许通过的最大电流相差甚远。一会儿,主板上飘起一丝青烟,细看限流电阻R46已整体烧黑,随即关断电源。取下发黑的R46,测其电阻值仍为15Ω。怀疑OTL输出变压器匝间短路,断开变压器上的信号接入点,换用一只同型号变压器后开机,两只电流表的读数仍然大。

  更换VT11后试机,监控两只电流表读数,即使音量开到最大也不超过30mA。继续试机约2小时,测两管管温始终保持在40℃以下。最后将9组对管及其发射极限流电阻装回到原电路中,接上110V高音扬声器,试机一段时间,一切正常,故障到此才被彻底排除。

  随着VT11的性能变劣,烧保险丝管的间隔会越来越短。另外,在两只预推动管VT11、VT12中,如有一只放大能力下降,并不影响中点电压值。
