此机的开/关机控制正常，放置锅具后开机，风扇运转，面板显示“E4”，蜂鸣器报警，不能加热。

　　分析检修：开/关机控制正常，说明CPU工作正常，故障应为保护电路起控所致，重点应查保护电路。

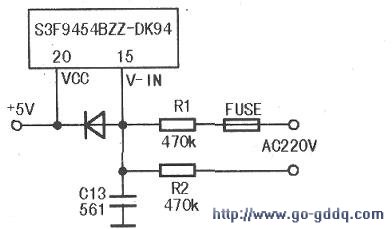

　　取开面板，测功率管的检温热敏电阻阻值为89kΩ，炉面温度热敏电阻阻值为llOkΩ，均正常。怀疑故障与电网电压检测电路有关。如右图所示，市电电压经Rl、R2降压及C13滤波后送到单片机S3F9454 BZZ-DK94 (MCU)(15)脚，当市电电压低于AC180V或高于AC250V时，MCU(15)脚电压降低或升高，这一电压与MCU内部软件设置的电压参数范围进行比较，如果异常，则MCU(18)脚输出低电平关机信号，驱动电路停止工作，功率管截止，从而保证功率管的安全，同时面板显示“E3”或“E4”，且蜂鸣器报警，告知用户该机已经进入保护状态。

　　取掉线盘，插上电源线，开机状态下测MCU(15)脚电压为5.6V，比+5V还高。这时测市电电压为AC223V，可见市电电压正常，故障应为市电取样电路或MCU过压／欠压保护端故障。取下Rl、R2测量阻值与标称一致，代换C13无效。试着在(15)脚外串接一只4.7 kΩ电阻后，测(15)脚电压降为3.26V，开机后屏显“1200W”，风扇运转，随后显示EO。接入线盘，盖上面板放锅试机一切正常。

　　本机故障代码及其含义见下表，同样适用于翰林HL-C18、HL-C20;HL-22、HL-09、HL-10、HL-12等机型。为便于检修，特附上S3F9454BZZ -DK94的引脚及实测电压，见下下表。
