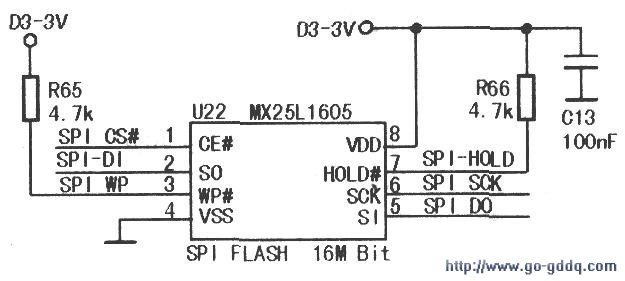

测量为解码芯片Ul(内嵌CPU)提供3.3V电压的稳压器U17的输出端(②脚)电压,用户存储器U25的供电电压(⑧脚,3.3V),以及U25的总线电压(⑤、⑥脚,3V摆动),均没有发现问题,触摸Ul有温升,说明CPU已经工作(否则总线电压会不正常),只是由于某种原因没有进入正常的开机状态,测量程序存储器U22(即flash)①脚电压,为高电平,而正常时应为低电平,如图所示。根据经验,U22损坏或数据丢失后会造成此类故障,更换后U22,试机故障排除。
【提示】U22中存储有机器正常工作时需要的所有程序,其程序数据决定解码芯片输出的LVDS信号是否与使用的液晶屏相匹配,所谓对机器进行升级或给液晶万能主板写程序,实质就是更新里面存储的数据。
对液晶电视而言,flash芯片出现故障,是不能二次开机的;用来存储操作信息(如亮、色、对比度等模拟量和节目信息)的用户存储器不良时,一般不会造成不开机现象,多数情况下会产生字符菜单显示异常或图暗、无彩色、无声音的故障。
