海信TLM42V68PKA液晶电视,三无,指示灯不亮
来源:本站整理  作者:佚名  2011-09-24 19:05:04



  此机开机三无,指示灯不亮,但用手触摸机器右侧的功能操作感应键,感应键指示灯能点亮。

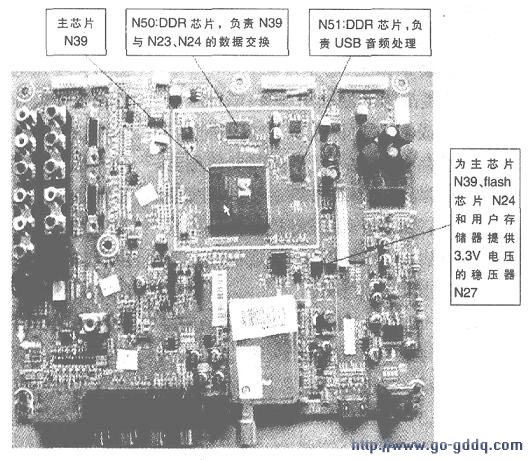

  触摸功能键时感应键灯能亮,这说明待机控制CPU已经工作,分别检查电源板输出的各组电压以及主板上N27输出的3.3V电压(为主CPU供电),均正常;测量用户存储器N23⑤、⑥脚总线电压,为固定的3.3V,而正常情况下,总线电压应在3V左右波动。在检查过程中,发现主芯片电路屏蔽罩温升很快(主芯片四周白色区域有一个屏蔽罩),如图所示,取下后触摸N39( MST6M68FQ)有些烫手,这说明主芯片已经损坏,换新后故障排除。

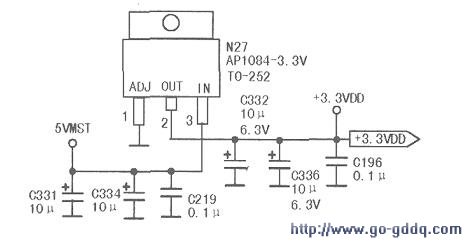

  另外,根据维修经验,为N39提供3.3V电压的稳压器N27故障率也较高,损坏后的现象与本例相同,相关电路如图所示。

  此类故障的检查思路与传统的CRT电视有所不同,一般CRT电视只要+5v待机电压正常,无论CPU正常与否,电源指示灯都是亮的,而近两年生产的液晶电视从节能角度出发,除解码芯片内嵌主CPU外,无一例外的都增加了一个待机控制芯片,俗称小CPU,只负责接收按键和遥控的开/关机控制,为降低功耗,在待机情况下,主CPU是不工作的,待机指示灯和工作指示灯分别由小CPU和主CPU输出控制电压,经NPN三极管反相后进行控制。如果用户在观看过程中主CPU损坏,因小CPU的程序记忆在开机状态,所以接通电源后,小CPU会立即输出开机电压使电源板工作,而不会输出待机指示灯控制电压,如果主CPU能够发出回馈信号,则小CPU会一直保持在开机状态,此后的按键和遥控器发出的任何信息均由主芯片进行处理;如果主芯片不能发出回馈信号,则小CPU会立即进入待机状态,同时待机灯点亮,很显然,本例中的主芯片只是局部损坏,能够发出回馈信号,但因为控制开机指示灯和背光灯的电路工作已经失常,所以没有相关电压输出,这就是为什么通电后电源工作正常但指示灯和背光灯不亮的原因。

  【提示】液晶电视与CRT电视的另一个不同点是,如果电路存在故障,要么能开机,要么不开机,不会因为功能电路工作异常而由开机转为待机进行自动保护,比如机器由于某种原因造成背光灯不亮或逻辑板不工作,其只会出现黑屏或无图的故障,但声音输出不受影响,原因就是CPU只对这些电路输出控制信号,没有对其工作状态进行监测,所以也就没有自动保护功能。
