检修此类故障，确定逻辑板上的工作电压正常与否是问题的关键。

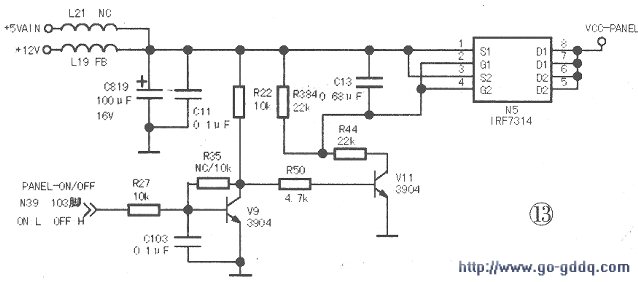

　　该机逻辑板的供电途径是：+12V电压经电感L19从N5的①、③脚输入，受控后由⑥～⑧脚输出，经插座XP11和LVDS线送到逻辑板，如图所示。检查N5的输入电压，正常，但没有12V输出，测量其输出端对地电阻在lOkΩ以上（正常），将Vll集电极短路到地，N5还是没有输出，说明N5已经损坏，换新后故障排除。

　　N5是一个由两只MOS管构成的开关芯片，当G极电压比S极电压低3V～5V时，进入导通状态，即主芯片N39(103)脚输出低电平，N5就有电压输出。在确定逻辑板供电端没有短路的前提下，可短接Vll的c、e极以判断故障部位。

　　【提示】如果仅仅是N5损坏，在没有配件更换的情况下，可暂时用一根2A左右的保险丝代替。
