液晶电视灯驱动板虽然设有过压、过流保护电路，但前提必须是灯高压电路工作后检测到异常情况时才能动作，所以在实际维修时，断开高压驱动管的供电，使后级电路停止工作，就可以检查前级的电路是否正常，此时保护电路是不动作的，上例中拆掉V803和V804通电，其G、S极有12V的交流驱动电压，而复原电路后在未接背光灯的情况下需反复通电才能检测有无高压，也就是这个原因。保护电路出现过压保护时的故障现象是：开机后背光灯亮一下然后黑屏，持续时间约为Is，此时如果是某只灯管或其相关驱动电路有故障，可以看到亮度不均现象；过流保护则是背光灯瞬间闪一下，然后熄灭，而且不同机器、不同的故障部位背光灯的发光强度不同，有的强一些，有的弱一些，所以遇到黑屏故障时，在没有看到背光灯明显发光的情况下，最好在暗环境下进行观察，如果开机瞬间有微弱的背光，就基本可以肯定故障是过流电路保护引起。

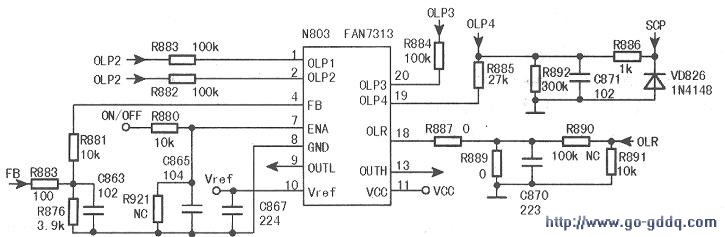

　　此例故障没有看到背光灯发光，说明高压电路根本没有工作，所以可以直接通电进行维修。拆下lP电源板检查，没有发现元件短路或炸裂，将STB、SW和+5VS短接在一起后，在通电瞬间测量前级推动变压器T802次级引脚的交流电压，为ov，且驱动芯片N803⑨脚和⑩脚也没有驱动电压输出（正常值约为2.2V）；继续测得N803的(11)脚有正常的12V供电电压，但⑩脚却没有6V的基准电压输出，这说明N803没有工作。如图所示，检查N803⑦脚的灯开启电压，只有0.7V，而正常值应在2V以上，因为SW端(ONIOFF)已经和+5v短接，所以故障只有在⑦脚外围电路或N803本身，最后查出贴片电容C865漏电短路，换新后故障排除。

　　N803①、②、(19)、(20)脚是过流检测输入端，正常时电压在0.3V以上，怀疑电路过流保护时可焊下R882～R885，分别短路①、②脚和(19)、(20)脚，用两只lOkΩ左右的电阻将其接到+5V上，若背光灯亮，证明判断正确，然后逐个焊上取下的电阻，即可查出故障所在。本例故障机器的驱动板只使用了(19)脚作为过流检测，其余各脚均通过一只lOOkΩ的电阻接在了+5v上，所以检修时只需焊下R886就能判断。

　　N803(18)脚是过压检测输入端，正常值为ov，将改脚对地短路即可解除过压保护。

　　本例故障机器驱动板未使用该脚作过压检测端，R890标记为NC，未安装，而且R887和R889为0Ω贴片电阻，已直接将(18)脚接地。该驱动电路的过压检测实际使用的引脚是N803的④脚，正常电压范围为3～6V，电压过高或过低均会保护，维修时可焊下R877，将C863的非接地端加上5V电压进行判断。
