飞利浦42英寸液晶电视,工作一两分钟后黑屏
来源:本站整理  作者:佚名  2011-09-26 07:26:37

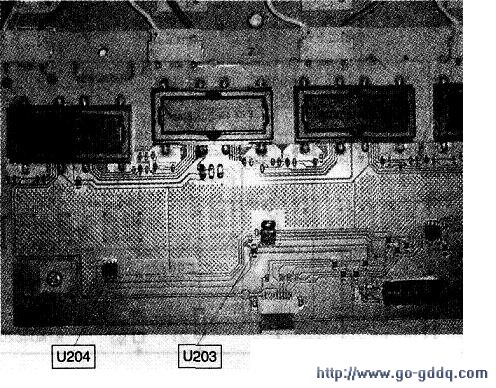

  根据故障现象基本可以判断问题出在灯驱动电路中,经查发现位于主驱动板上部的驱动块U203(型号是2614)温升很快,而且周围电路板发黄,如图所示。

  更换U203后试机,不再黑屏,但温度依然高于其他驱动块,分别互换与之相邻的高压变压器和所驱动的灯管,发现U203温度偏高是由该组灯管老化(亮度并无区别)、电流偏大所致。因当时没有灯管可以更换,征得用户同意,决定先暂时使用一段时间。为降低U203的温度,于是在其周围用焊锡大面积进行堆焊。这样使用近一年后,机器出现背光灯亮一下然后黑屏的故障,并且在背光灯点亮瞬间明显看到屏幕上方亮度偏暗,这说明该灯管已坏。购买一根42英寸机器使用的CCFL灯管换上,并同时更换U203,故障排除。
