飞利浦42PFL3403液晶彩电采用的电源板，型号为715T2690-2、715T2690-4两种，结构和电路基本相同。该电源板为开关电源和逆变器二合一电源板，集成电路采用TEA1530AT ＋SG6961＋TNY277 PN-TL＋OZ9938 GN组合方案，一是输出23V、12V、12A、5VSB电压，为主板和负载电路供电，二是输出千伏交流电压，将背光灯点亮。该电源板还应用子飞利浦42HFL3330/93、37PFI3403、42PF13403/93等液晶彩电中，配合LC420WXE等液晶显示屏。

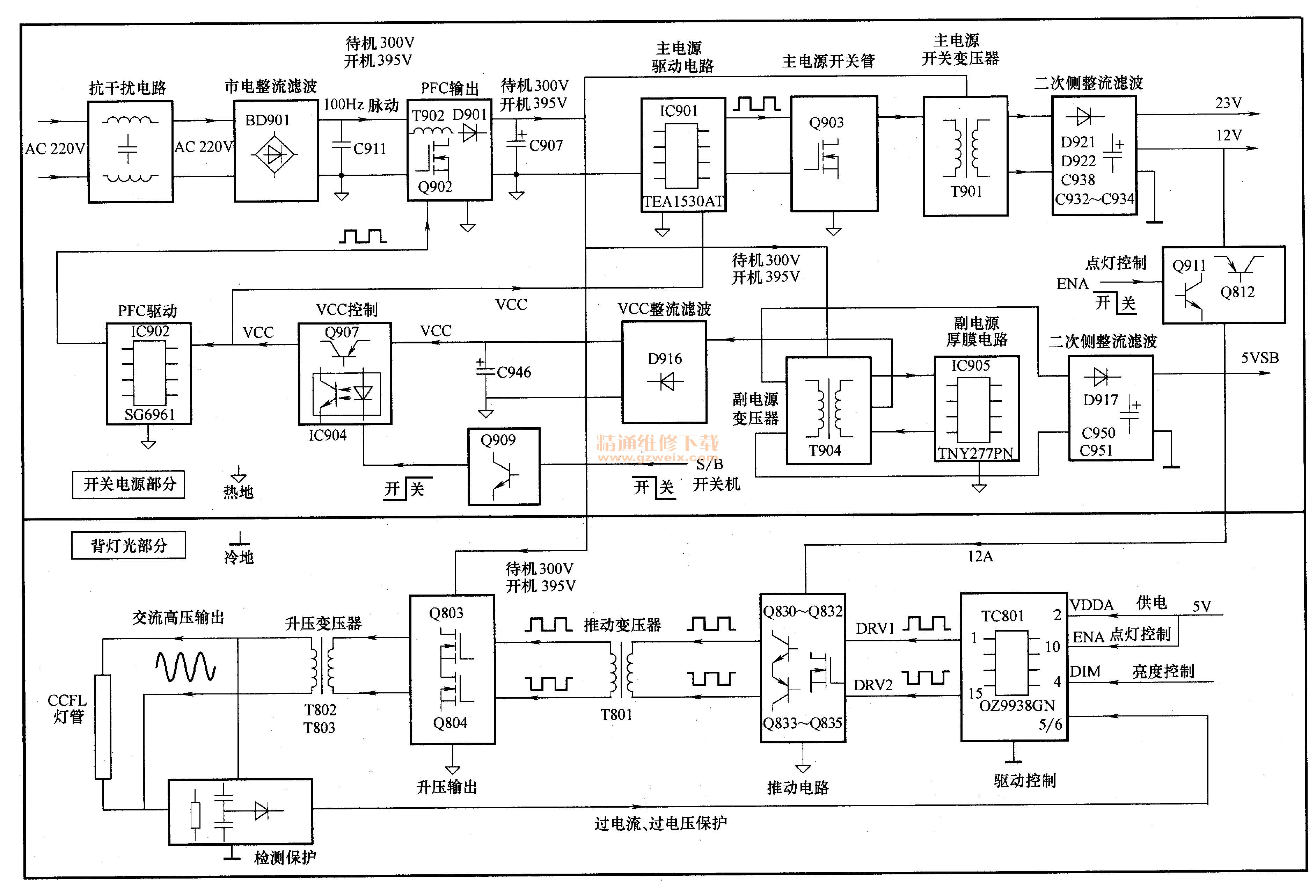

    飞利浦42PFL3403液晶彩电采用的电源板实物图解如图4-20所示，电源板电路组成框图如图4-21所示。
    该电源板由四部分组成：一是以集成电路SG6961（IC902）为核心组成的PFC电路，将整流滤波后的市电校正后提升到395V，不但为主、副电源供电，还为逆变器升压输出电路供电；二是以集成电路TNY277 PN-TL（IC905）为核心组成的副电源，产生5VSB电压，为主板控制系统供电；三是以集成电路TEA1530AT（IC901）为核心组成的主电源，产生23V、12V电压，为主板和逆变器板供电。

    一、开关电源原理精讲
    1. PFC电路

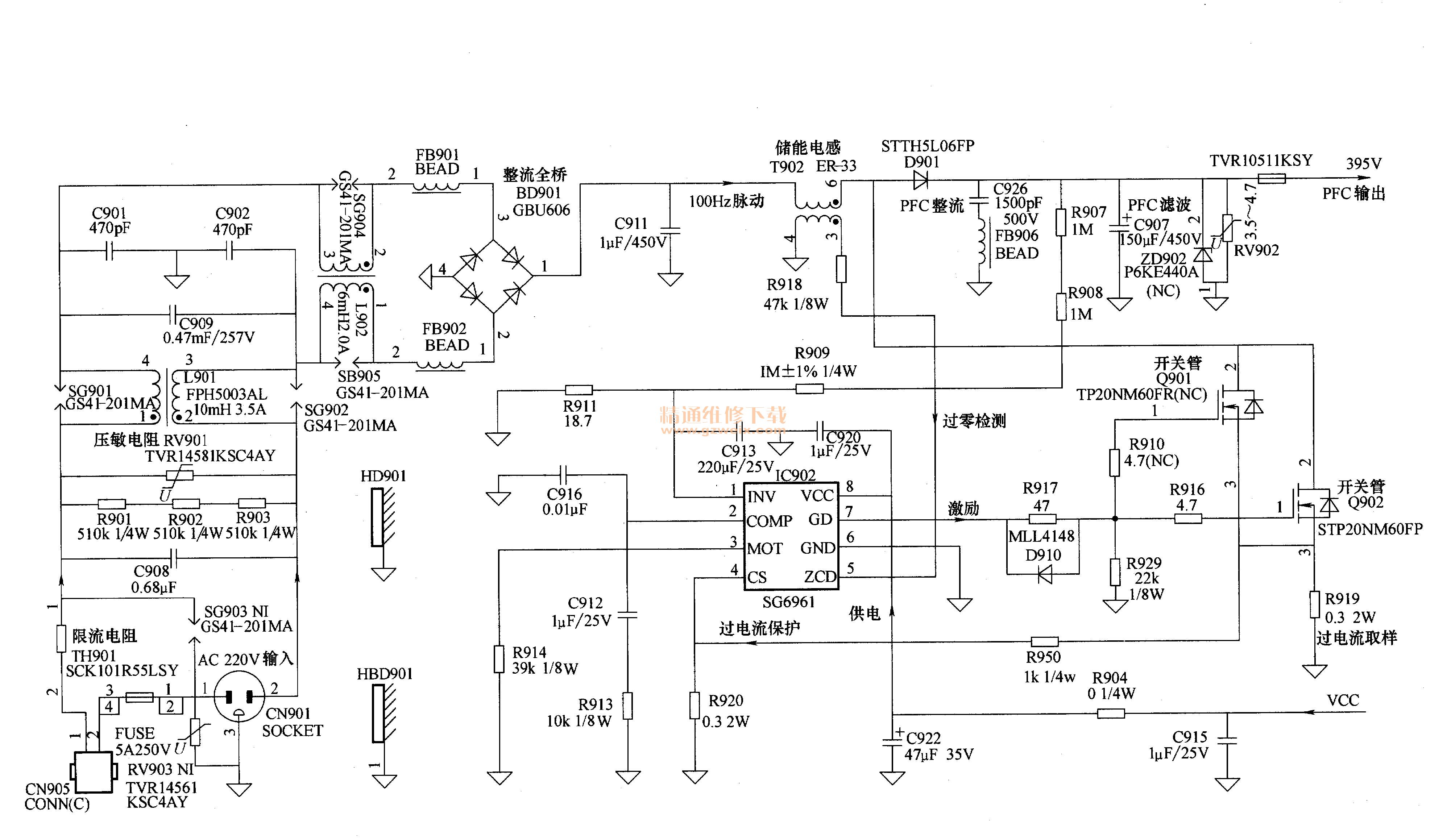

    飞利浦42PFL3403液晶彩电采用的电源板中的PFC电路如图4-22所示，由驱动控制电路IC902（SG6961），大功率MOSFET开关管Q902，储能电感1902，充电电路D901、0907组成有源PFC电路，将电流与电压校正为同相位，从而提高功率因数，并防止电路产生的多次谐波对电网的干扰，并将输出电压提升到395V，一是为主电源开关管Q903和副电源厚膜电路IC905供电；二是为背光灯板半桥式升压输出电路开关管Q801、Q802供电。

    该电源板的PFC电路与本章4.1节图4-3介绍的飞利浦47PFL7422液晶彩电采用的电源板中的PFC电路基本相同，驱动控制电路均采用SG6961，只是元器件编号不同，请参见本章4.1节中有关PFC电路的内容。
    2．副电源电路
    飞利浦42PFL3403液晶彩电采用的电源板中的副电源如图4-23所示。由内含MOSFET
开关管和振荡驱动的厚膜电路TNY277 PN-TL（IC905）、变压器T904为核心组成。一是产生
5VSB电压，为主板控制系统电路供电；二是产生VCC电压，经开关机电路控制后，为PFC
和主电源驱动电路供电。

    该电源板的副电源电路与本章4.3节图4-17介绍的飞利浦32PFL3403液晶彩电采用的电源板中副电源电路基本相同，驱动控制电路均采用TNY277 PN-TL与TNY277功能和引脚相同，只是元器件编号不同，请参见本章4.3节中有关副电源电路的内容。
    3．开关机控制电路
    飞利浦42PFI3403液晶彩电采用的电源板开关机电路由Q909、光耦合器IC904、Q907组成的VCC控制电路、由Q910组成的副电源输出调节电路和由Q911、Q812组成的12A电压控制电路三部分组成，采用控制PFC电路IC902、主电源驱动电路IC901、逆变器推动电路VCC供电方式。
   （1）开机状态
    接通市电电源后副电源首先工作，产生VCC电压和5VSB电压，其中5VSB为控制系统提供电源，二次开机后，一是主板送来的S/B为高电平，使Q909、光耦合器IC904、Q907导通，其中Q907的导通将副电源产生的VCC电压送到PFC驱动电路IC902和主电源驱动电路IC901， PFC电路和主电源启动工作，为整机提供23V、12V电压；二是主板送来的S/B为高电平，使Q910导通，将副电源误差放大电路IC908的R端取样电压拉低，稳压电路动作，将副电源输出电压略有提升，满足负载电路开机需求；三是主板送来的ENA点灯控制电压为高电平，Q911、Q812导通，为背光灯逆变器推动电路提供12A电压，逆变器电路启动工作，将背光灯点亮，整机进入开机状态。
   （2）待机状态
    遥控关机时，一是主板送来的S/B变为低电平，使Q909、光耦合器IC904、Q907截止，切断PFC驱动电路IC902和主电源驱动电路IC901的VCC供电，PFC电路和主电源停止工作；二是主板送来的S/B低电平，使Q910截止，将副电源误差放大电路IC908的R端取样电压上升，稳压电路动作，将副电源输出电压略有降低，降低待机状态损耗；三是主板送来的ENA控制电压变为低高电平，Q911、Q812截止，切断背光灯逆变器推动电路12A电压，背光灯电路停止工作，整机进入待机状态。
