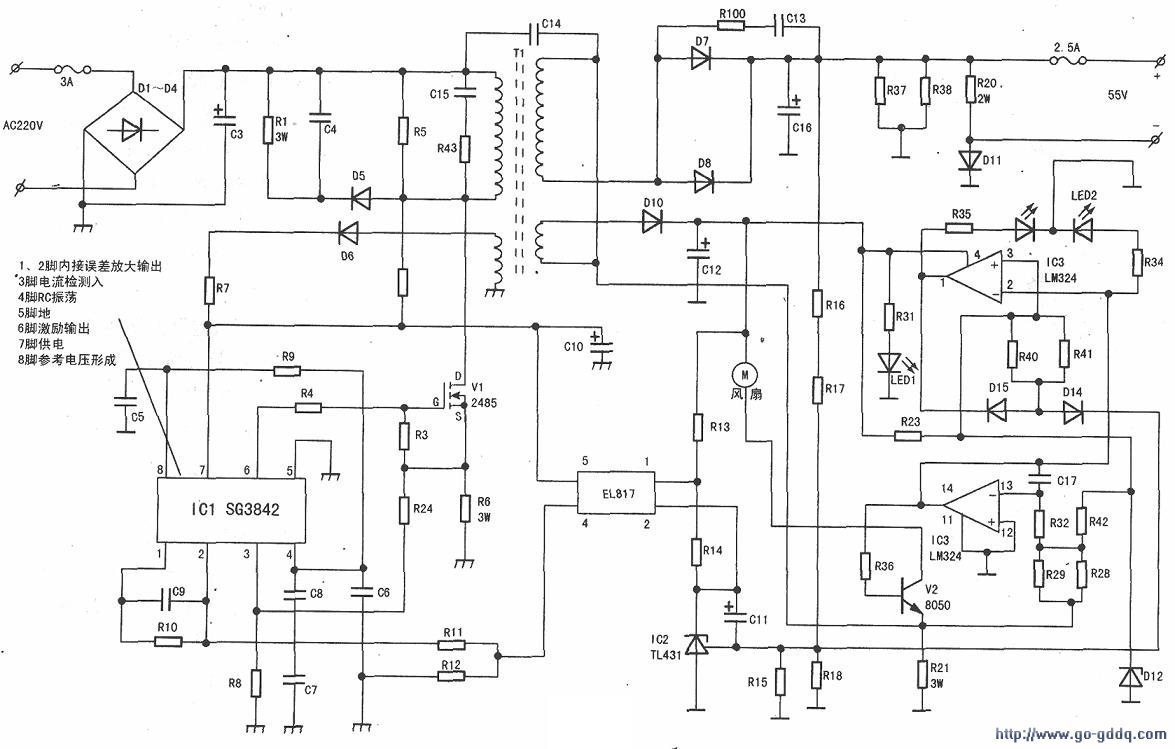

按实物绘制其电路如图所示。经过一番周折终于查出故障原因。原来是用户不慎将充电器跌落在地，外壳破损请人修理，而修理者误将电源输出软线在印制板焊点上互相交错了焊点，将正负极性搞错，烧断了输出保险丝（其保险丝是制板制出来的）。起初也没有注意到这一点，在输出保险丝处发现有5mm空隙，用放大镜看到两端均有一个小铜球（约O.lmm），知道这是一段保险丝。保险熔断说明电路有短路故障，前面所说一番周折便因此而来。为对充电器进行全面检查，先绘制出印制板图，再绘制出原理图，依图对所有元件进行了一番检测，没有发现烧损和短路元件，这才敢通电检查各处电压，在未发现短路情况后，依据两端铜球大小用0.1mm铜线焊在原保险丝两端，同时在正负铜箔间焊上200Ω/lOOW电阻串上SA直流表，通电，输出电流为200mA，正常。既然正常，又为何要烧保险呢？用表笔测输出电压，发现表笔反打，这才发现修理者将线头焊错了。将线头重焊后测输出电压55V正常。此系修理者疏忽焊错线头，将充电器充电变成了放电。
