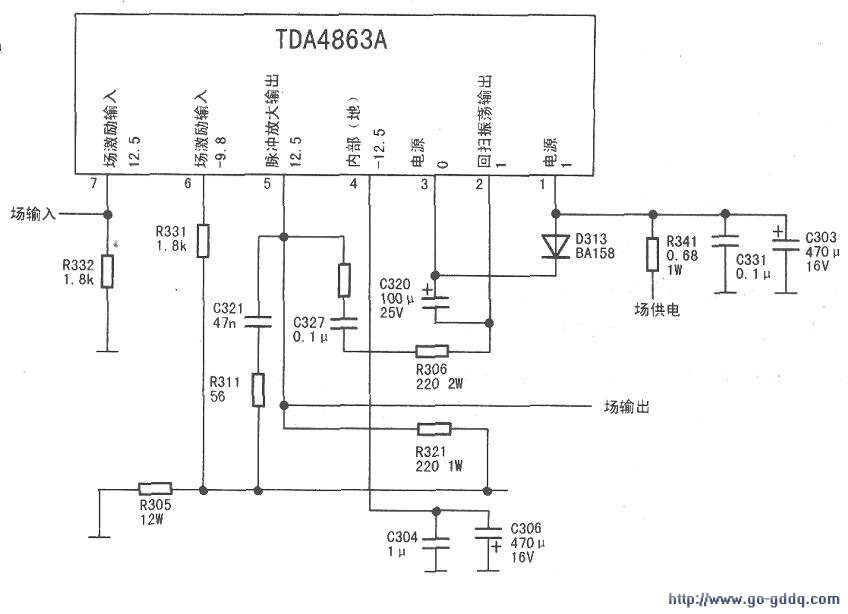

查场输出集成块TDA4863A已击穿,其①脚+12.5V供电限流电阻R341(0.5Ω/1W)开路，其余元件无异常。将场块与R341换新后开机，光栅呈雾状，极似聚焦不良。更换显像管座，故障不变。原本是场输出故障，故回查TDA4863A各脚电压，①脚+12.5V供电为11V，④脚一12.5V供电为-14V。查正负电源供电元件正常。一般来说，在场供电正常情况下，场输出集成块损坏由泵电源电容损坏造成。更换②、③脚间泵电源电容C320（lOOμF/25V），故障排除，这时测场块①、④脚供电电压为+13V，相关电路见图。
