用遥控器检查彩色制式及色度控制均正常。打开机壳，测LA7688①脚电压为2,2V，正常；测⑧脚电压为OV，正常；(27)脚为4.5V正常（以上是用有线电视信号时所测）。断开LA7688(17)脚，R776右端电压正常。

　　按照经验，判断为LA7688或4.43MHz晶体不良。

　　首先更换4.43MHz晶体，却发现⑧脚晶体并不是4.43MHz，而是3.58MHz。难道有人换错了晶体？

　　再看(41)脚晶体才是4.43MHz，显然有人将4.43MHz晶体与3.58MHz晶体给弄颠倒了。然而仔细观察两只晶体的焊点，确认其并未被动过，令人不解。

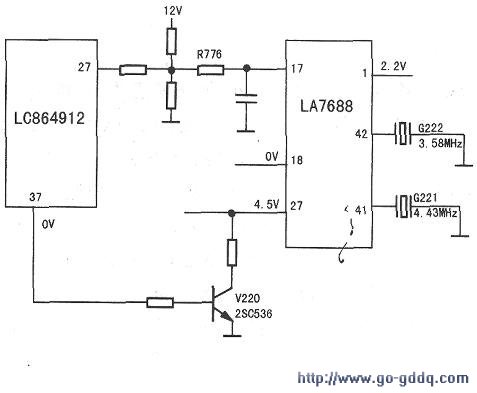

　　经分析，金星牌C5430型彩电4.43MHz晶体确实是接在LA7688(41)脚的，而3.58MHz晶体是接在(42)脚的，如图所示。

　　既然4.43MHz晶体接在LA7688(41)脚，那么LA7688(27)脚4.5V中电平就不对了，应该是5V的高电平，才能让(41)脚的4.43MHz晶体工作，让(42)脚的3.58MHz晶体休息。

　　是什么原因使LA7688(27)脚为4.5V中电平呢？实测CPULC864912(37)脚为0V，正常。CPU控制LA7688(27)脚原理：当人为让电视处于4.43MHz状态（包括PAL制和N制4.43MHz)或让电视处于AUTO（自动状态）且输入PAL制信号时，LC864912(37)脚输出ov低电平，V220截止，(27)脚为5V高电平，则(41)脚所接的4.43MHz晶体工作，(42)脚所接的3.58MHz晶体休息；反之，让电视处于3.58MHz制式时，LC864912(37)脚输出高电平，V220导通，将(27)脚电压拉低至4.5V，则(41)脚的4.43MHz晶体休息，(42)脚上的3.58MHz晶体工作。

　　既然CPU(37)脚输出OV电平正常，是不是V220c、e结击穿了呢？取下V220测量，果然已击穿。更换V220（用C1815代替损坏的2SC536）后试机，彩色出现，故障排除，实测(27)脚电压已升为5V。
