把此机接上有线电视信号，检查彩色制式正确，查色饱和度也正常，说明无彩色故障并非人为，而是机器本身出了故障。

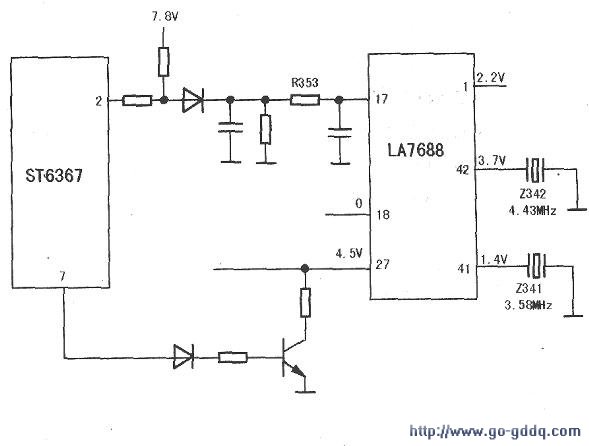

　　打开机壳，断开LA7688(17)脚（既是饱和控制输入脚，又是消色控制脚J，监测R353右端电压，调色度该电压变化正常，说明CPUST6367色度控制没问题，且CPU②脚到LA7688(17)脚电路正常，如图所示。

　　测LA7688①脚电压为2.2V，正常，①脚为多功能脚（SIF输入和视频切换）；测⑩脚电压为OV，正常，⑩脚也是多功能脚（PAL/NTSC制切换及色调控制）；测(27)脚电压为4.5V．正常，(27)脚也是多功能脚，该脚为行一致性检测器输出端兼4.43MHz晶体与3.58MHz晶体切换控制端。

　　(27)脚有低、中、高三种电压状态。无信号时，(27)脚为1.3V左右低电平；有信号时则分为两种情况，第一种：(27)脚为4.5V的中电平，该电平让(42)脚晶体工作（(42)脚为3.7V），(41)脚晶体休息（(41)脚为1.4V）；第二种：(27)脚为5v高电平，该电平让(41)脚晶体工作（(41)脚为3.7V），(42)脚晶体休息((42)脚为1.4V)。(27)脚的低、中、高三种电平由LA7688和CPU协同完成（说明：中、高电平的实际电压值因万用表的差异并不一定是4.5V、5V，但两者之差一定为0.5V。比如，中电平为4.7V，高电平应为5.2V）。实测LA7688(27)脚电压为4.5V，说明CPU已让LA7688(42)脚4.43MHz晶体工作，(41)脚3.58MHz晶体休息。测(42)脚电压为3,7V，(41)脚电压为1.4V，正常。

　　以上测量结果说明，无彩色故障与CPU控制无关，故障可能是4.43MHz晶体或LA7688不良。按照先简后繁的原则，更换4.43MHz晶体后试机，故障排除。
