一台英桥IUKELMX-163416路调音台，其故障现象为：开机电源指示灯不亮，16路信号强度发光二极管全亮，拆机发现电源板三端稳压器、电源调整管发热严重、印制板多处发黑，电阻RO01、R002、R012已炭化。

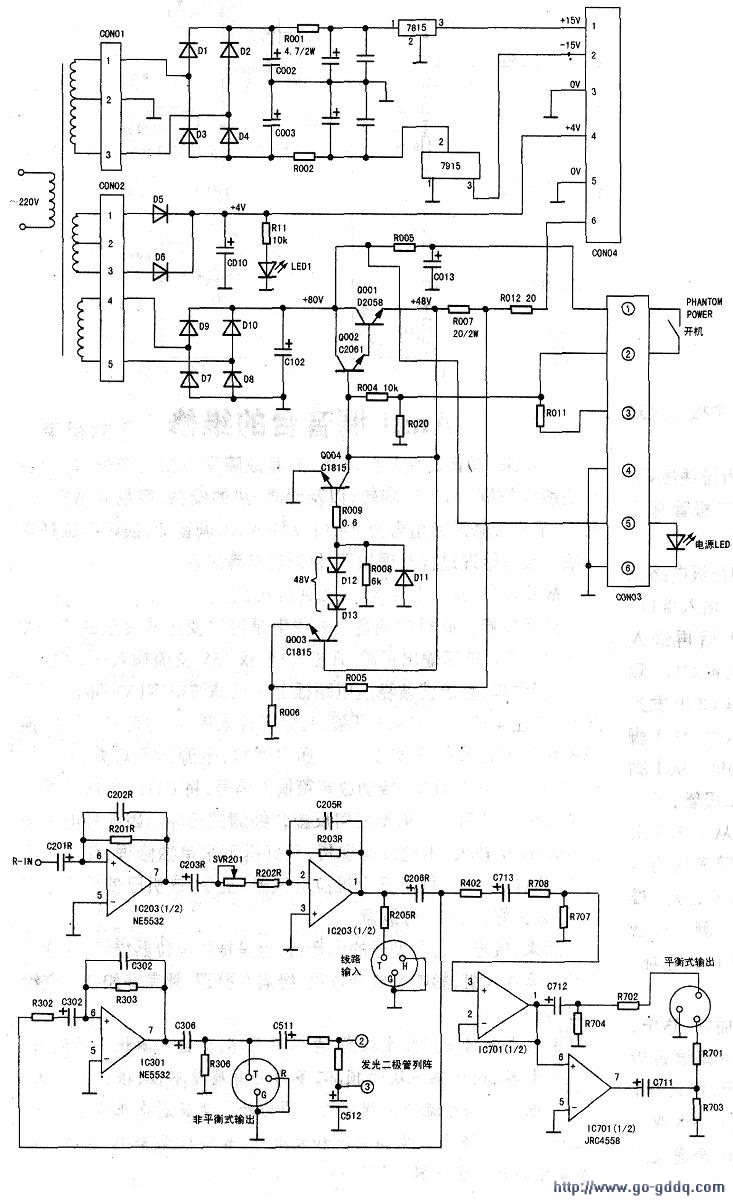

　　为了方便维修，先测绘出电源电路（见上图）。电源板提供+15V、+4V、+48V四路电源。其中，+15V为NE5532、JRC4558、JRC072D供电；+4V为音频信号发光管排供电；+48V为话筒放大器供电。断开电源负载，先修+15V电源。

　　查RO01、R002虽炭化，但仍有阻值，经测量都是20Ω/2W。

　　用新电阻代换后，测+15V电压正常。

　　+48V电源工作原理：QO01与Q002组成NPN复合管，作电压调整。Q004为稳压偏置管，Q003为过流保护管。测量Q002、Q003和Q004均已损坏，并发现前维修者是用三极管C1815代换Q002、Q003和Q004的。该路稳压电源空载时整流电压达+80V，稳压后输出+48V。调整管管压降为32V，由于压降大，所以发热量比较大，C1815的耐压显然不够。考虑到管脚排列，放弃用5551，而用C2061代换。开机，测+48V正常，Q003保护原理：当+48V电流取样电阻上的压降大于0.7V，即电流大于0.7V/20Ω=350mA时，Q003导通，使Q002b-e结反偏，Q002截止，又使QO01截止，+48V电源关断。+48V电源还受PHANTOMPOWER电源开关的控制。稳压管D13、D12总稳压值为48V。

　　该机电源变压器二次侧电压输出插线没有防反插装置。CDN02插座上有交流2.3V和67V两组电压，如插反将烧主板+4V负载元件。

　　把电源带上负载开机，发现+15V电源限流电阻RO01和R002冒烟，查+15V负载有短路现象，因16路调音板排线已断开，应是主板上的双运放有击穿故障。把主板拆下，发现主板所带4块输出小板中，有l块小板上的双运放JRC4558已炸裂。更换该lC后，+15V电源工作正常。

　　主板R声道电路见中图（图中未画音频显示发光二极管排电路）。图2电路工作原理简述如下：从16路调音板输出的R、L音频信号，经NE5532放大后，到小输出板，再经JRC4558放大，平衡式输出。另一路在主板上经双运放JRC4558放大后非平衡式输出。

　　调音板修理：小心地把16路调音板排线插好，第2路一第16路信号强度CLIP发光二极管都正常，只有第1路发光二极管不正常，常亮。

　　拆下调音台第1路调音板，实测调音板电路见下图。调音板有平衡式和非平衡式3个输入接口。

　　线路和麦克风输入都经三极管放大后再进入IC101JRC072D，并从⑦脚输出，通过电容C110隔直，一路经三极管放大推动发光二极管CLIP发光随信号而变化，另一路进入②脚进行放大，从①脚输出。这一级运放担任高中低音调节功能。从①脚输出信号分两路输出：一路推动发光二极管；另一路进入IC102 JRC4558⑥脚进行放大，从⑦脚输出送往主板进行前置放大。该调音板故障表现为常亮。该发光二极管只有信号强度量足够才会亮。推动发光二极管的三极管Q103已导通。测二极管D107导通。测IC102⑥、⑦脚电压均为13V．已坏。

　　更换IC102 JRC4558，发光二极管不亮。

　　把16路调音板的信号及供电排线插好。送电，用万用表笔碰MIC(麦克风)插孔脚，16路调音板均能在发光二极管信号显示列阵中显示，但只有L声道正常，而R声道无反应。检查发现，IC203双运放集成块脱焊。补焊后，再碰MIC孔R声道发光二极管列阵显示正常。
