海信TLM3207A型液晶彩色电视无图像、有伴音,有较暗的白色光栅、也无字符显示
来源:本站整理  作者:佚名  2011-10-10 15:00:23

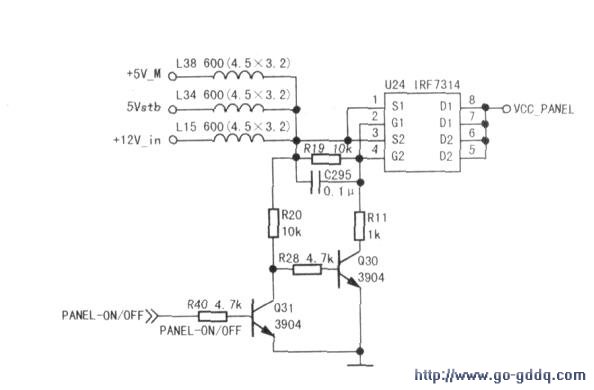

  电视机无图像、有伴音,说明整机控制系统电路和图像公共通道电路工作正常,有光栅,又说明控制系统电路对背光灯驱动电路的控制和背光灯驱动电路工作正常。屏幕上有较暗的白色光栅,但无字符显示,说明上屏电压和上屏信号形成电路或屏上的逻辑板工作不正常。检修此类故障时,应当首先检查信号处理板送往液晶屏上逻辑板上的供电电压,该供电电路如图所示。若查得集成块U24⑤脚无电压输出(+5v或+12V,由屏的型号决定).测量Q31 b极电压又为0v.则检查重点应当放在由Q31、Q30、U24组成的电路。若上屏电压形成电路有正常的电压送往液晶屏上的逻辑板,测量集成块MST9E1913的上屏信号输出端电压在0.8V~1.4V间,则本故障在逻辑板,若集成块MST9E19B输出的上屏电压正常,则故障在MST9E19B。更换后,故障排除。
