海信TLM3207A型液晶彩色电视输入任何信号图像都不正常
来源:本站整理  作者:佚名  2011-10-10 15:00:24



  电视机输入任何信号图像均不正常,指电视机不论是工作在TV状态,还是工作在AV、YpbPr、VCA、HI)MI/DVI状态,屏幕上要么出现图像不稳定故障,要么出现图像彩色不正常故障,要么屏幕上出现马赛克(花屏)故障。

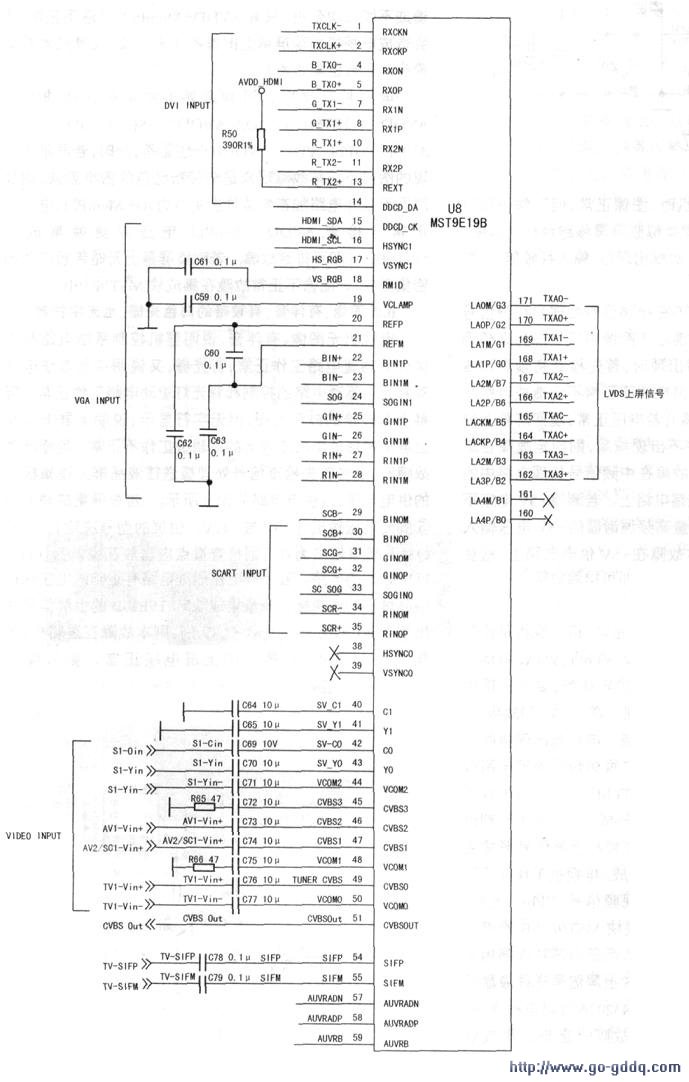

  维修过CRT彩电的同志都知道,电视若出现接收任何信号图像都不正常,其故障一定在视频信号处理电路以后的公共通道电路上。下图是海信TLM3207A液晶电视中的视频信号处理和变频及上屏信号形成电路。在该机的视频信号处理、变频和上屏信号形成完全由集成块MST9E19B内部电路完成。电视机工作在不同工作状态下的TV视频信号、AV视频信号、YPbPr信号、VGA信号、HDMI/DVI信号从集成块MST9E19B的相关脚进入集成块内部电路后不再输出,而是由芯片内部相关模块电路进行处理,最后输出LVDS上屏信号送往液晶屏上的逻辑板。也就是说,对海信TLM3207A液晶电视来讲,出现输入任何信号图像均不正常故障一定是由集成块MST9E19B组成的电路工作不正常所致。

  在海信TLM3207A液晶电视中,哪些因素会造成由集成块MST9E19B组成的图像信号处理电路工作不正常?从电路结构和实际维修看出,其原因有两方面:一是外电路为集成块提供的工作电压不正常,二是集成块MST9E19B本身存在故障。在外电路为集成块MST9E19B提供的外加电压中.AVDD-HDMI、AVDDA、AVDD -SIF、AVDD -AU电压不正常,不会导致电视机出现图像不正常故障,只会造成不能二次开机。只有AVDD-MemPLL电压不正常,才会造成电视机出现屏幕上图像不正常故障(故障现象为略带粉红色的密集竖条)。

  电视机有光栅,可判定外电路加在集成块上的AVDD -HDMI、AVDDA、AVDD  -SIF、AVDD -AU、AVDD-MPLL、VDDC、VDDP电压正常,此时,若屏幕上出现的图像不正常故障现象是略带粉红色的密集竖条,则故障原因是外电路加在集成块上的AVDD-MemPLL电压不正常,检查AVDD -MemPLL电压或更换集成块MST9E19B即可排除故障。若观察屏幕上无略带粉红色的密集竖条,则图像不正常故障在集成块MST9E19B。更换后,故障排除。
