众所周知，CRT彩电中出现的接收TV信号时收台少或某一频段收不到节目，其故障均在高频调谐器的供电电路或波段电压切换电路上。前面介绍过海信TLM3207A液晶电视采用的高频调谐器工作状态受总线控制，外电路无波段切换电压加到高频调谐器上，其选台电路所需要的波段电压由高频调谐器内部电路形成。因此，对海信TLM3207A液晶电视来讲，在外电路供电正常情况下，收台少故障只涉及高频调谐器本身，更换高频调谐器即可排除故障。

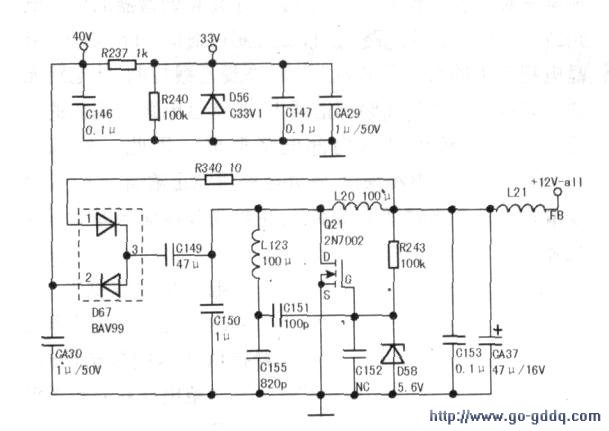

　　电视机能收到节目，可判定外电路为高频调谐器提供的总线数据信号、+5V供电电压和高频调谐器正常，这样看来收台少故障就只能在+33V调谐供电电路上了。该机高频调谐器的+33V供电电路比较特殊，没有采用常见的倍压电路来形成+33V电压，而是采用了一个自激振荡电路来形成+33V电压，其电路结构如下图所示。在下图中．L123、C155、C151、Q21组成自激振荡电路，其中．L123、C151组成正反馈电路，Q21既是脉冲振荡管，又是脉冲放大管。该振荡电路产生的频率约800kHz的脉冲信号从Q21集电极输出后由电容C149耦合到组合二极管D67正端，经由D67、CA30组成的整流滤波电路后得到约29V的直流电压，该直流电压与原+12V直流电压叠加后形成约4（JV左右的直流电压加在稳压管D56上，经D56稳压后得到+33V的直流电压作为高频调谐器的调谐电压。从下图可以看出，若由L123、C155、C151、021组成的自激振荡电路不工作，加在高频调谐器上的调谐电压将只有+12V电压。因此，检修该电视机收台少故障时，若测得高频调谐器的+33V电压端电压只有12V，则故障一定在由L123、C155、C151、Q21、D58组成的电路上，此时，只要对该电路进行检查就可排除故障。
