海信TLM3207A型液晶彩色电视TV信号没有图像和声音
来源:本站整理  作者:佚名  2011-10-10 15:00:30

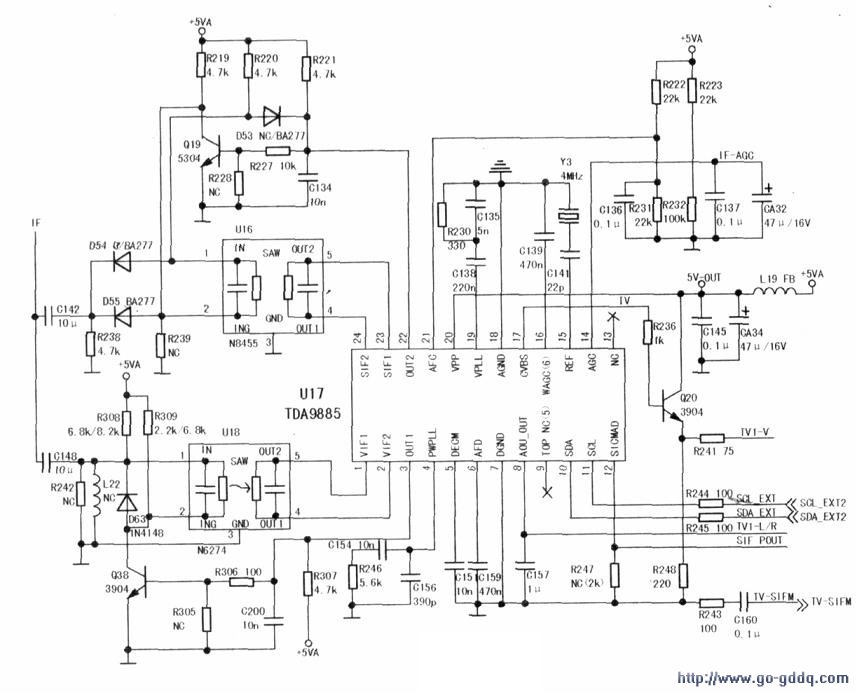

  在海信TLM3207A液晶电视中.TV信号无图声,其他信号状态下,图声正常,说明视频信号切换开关以后的电路工作正常,故障范围在高频调谐器、图像中频信号处理和视频信号切换三部分电路上。检修中,应当首先观察屏幕上有无噪波点,若有噪波点,说明由MST9E19B部分电路组成的视频切换开关电路工作正常,TV无图像故障在高频调谐器和图像中频信号处理电路上。此时,应先对图像中频信号处理电路进行检查。该机图像中频信号处理电路如上图所示。从上图可以看出,该机所采用的图像中频信号处理电路与普通CRT彩电中的图像中频信号处理电路基本相同,整个电路由独立的集成电路(TDA9885)组成。

  中频信号处理电路的工作状态受CPU送来的IIC总线信号控制。和传统cRT彩电一样,该图像中频信号处理电路输入图像中频信号,输出TV视频全电视信号、TV音频信号和高放AGC电压。

  一般来讲,屏幕有噪波点,只能说明CPU送往图像中频信号处理电路的总线信号正常,图像中放信号处理电路中的视频信号输出电路中的Q2I)无故障。屏幕上出现噪波点也有两种情况:一是噪波点不正常出现拖尾或自激;二是噪波点虽然不拖尾,但显得比较弱。第一种情况应重点检查图像中频信号处理电路中的中放AGC电路和开关脉冲振荡电路,主要检查集成块TDA9885的(15)、(17)、(19)、(21)脚的外接元件和集成块本身。第二种情况应重点检查声表面滤波器U18和集成块TDA9885。

  若检修过程中,发现屏幕上有基本正常的噪波点,用表笔碰触高频调谐器的IF信号输出端时,屏幕上有干扰信号出现,则接收TV信号无图声故障在高频调谐器或高频调谐器的供电电路。此时,若查得高频调谐器供电电压正常,则故障在高频调谐器,更换高频调谐器即可排除故障。

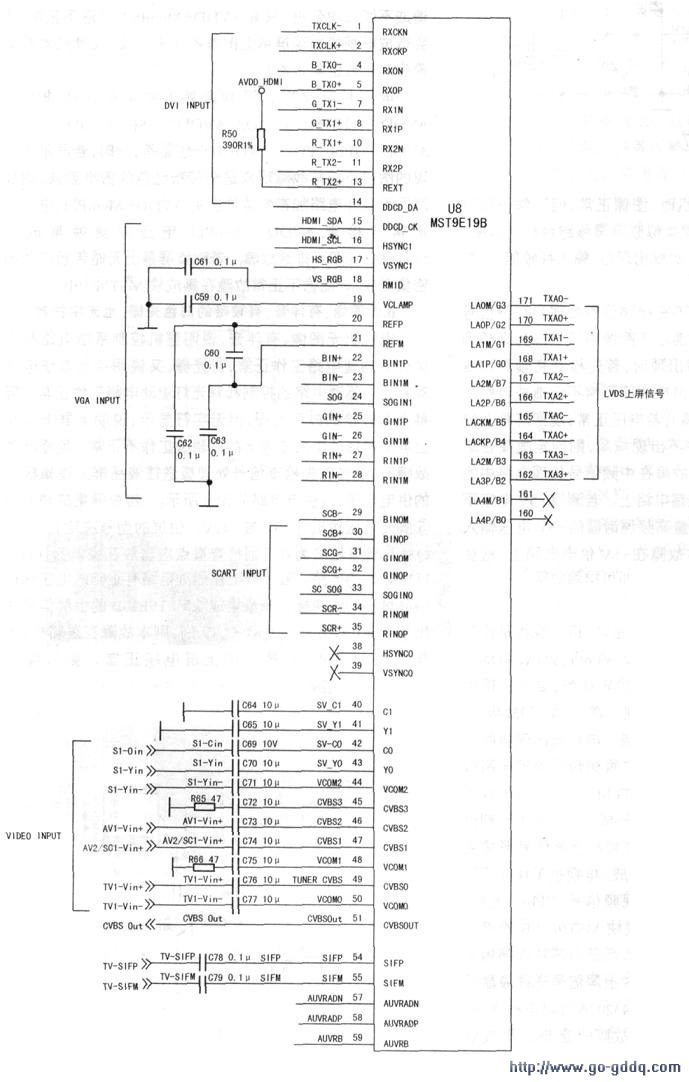

  若供电电压不正常(+5VA、+33V),虽然高频调谐器出故障也会造成高频调谐器的供电不正常,但检修过程中,仍应当先对高频调谐器的供电电路进行检查,只有确认供电电路无故障的情况下,才能对高频调谐器进行更换。若检修过程中,发现屏幕上无噪波点显示,则判定TV无图像故障既可能在视频信号切换开关,也可能在图像中频信号处理电路上。此时,应当先对视频信号切换开关进行检查。该机的视频信号切换开关由集成块MST9E19B内部相关电路组成,其电路结构如下图所示。若有示波器,应在输入射频信号的情况下,用示波器直接测量MST9E19B(49)脚有无TV视频信号输入,若无TV视频信号输入,则说明接收TV信号无图故障在集成块TDA9885或Q20组成的电路,检查更换Q20和TDA9885组成的电路即可排除故障。若测得MST9E19B有视频信号输入,则故障在视频信号切换开关上。此时,更换MST9E19B就可排除故障。若无示波器,可采用以下方法进行故障范围确定:将电视机置于TV工作状态,用外接视频设备(如DVD)输入视频信号(或从另一台电视机的视频信号输出端送来),并将输入的视频信号直接通过电容耦合到集成块MST9E19B的(49)脚,若这时电视机有图像显示,说明由MST9E19B部分电路组成的视频信号切换开关工作正常,则接收TV信号无图像故障在由TDA9885组成的图像中频信号处理电路。若仍无图像,则接收TV信号无图像故障在视频信号切换开关,此时,更换MST9E19B就可排除故障。
