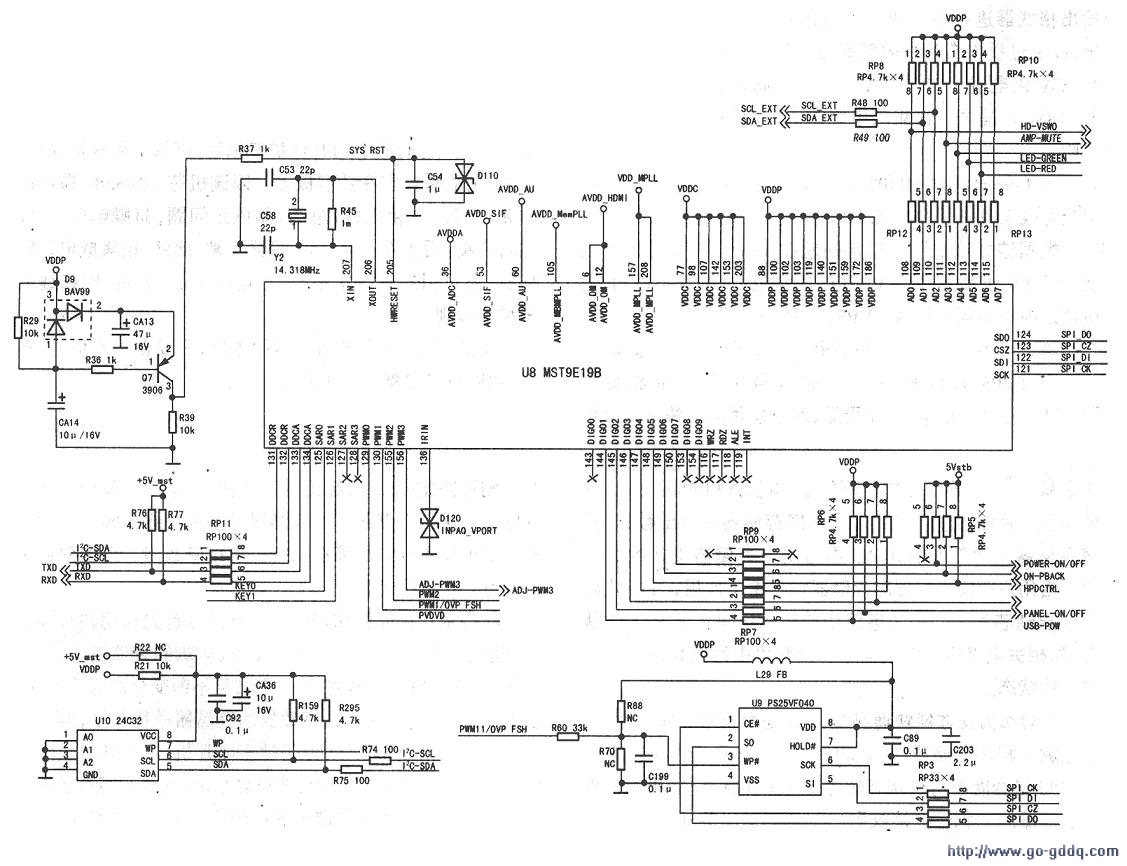

不开机故障有两种现象：一是开关电源无电压输出，二是开关电源有正常的电压输出。毫无疑问，开关电源无电压输出，其故障应当在开关电源。该液晶电视中的开关电源检修方法与CRT彩电开关电源的故障检修方法一样，这里不再进行分析。开关电源有正常电压输出，不开机故障通常在控制系统电路。前面介绍过，该机的控制系统电路主要由芯片U8(MST9E19B)内部CPU电路部分和外接的存储器Ul0(24C32)、程序存储器U9(PS25VF040)组成。下图为该机的控制系统电路结构图。

　　从实际维修看，当判定不开机故障在控制系统电路时，仍然是从MST9E19B中CPU部分正常工作所需要的条件开始进行检查。和CRT彩电控制系统电路中的CPU-样，MST9E19B中CPU部分正常工作的条件仍然是电源电压、复位电压、时钟振荡、总线、程序存储器和存储器正常。

　　MST9E19B采用多点供电，外电路加在芯片上的电压有：

　　AVDDA(3.3V)、AVDD-SIF(3,3V)、AVDD-AU(3.3V)、AVDD-HDMI(3.3V)、AVDD-MemPLL(3.3V)、VDD-MPLL(3.3V)、VDDC(1.2V)、VDDP(3.3V)。需要注意的是：

　　MST9E19B为贴片元件，引脚较密集，维修测量不方便，建议维修同行自己用大头针焊接一个表笔头用来对引脚较密集的贴片集成块进行电压或对地电阻的测量。

　　MST9E19B的供电电压均来自稳压器U5(AMS1117-3.3V)和U6(A021041)。U5为3.3V稳压器，来自开关电源的+5Vstb电压，经稳压器U5稳压后得到的3.3V电压经不同的LC滤波电路滤波后加在MST9E19B的相关供电脚上，作为芯片内部相关模块电路的工作电压；U6为1.2V稳压器，来自开关电源的+5Vstb电压经稳压器U6稳压后得到的1.2V电压经电容滤波后加在MST9E19B的相关供电脚上，作为芯片内部相关模块电路的工作电压。若检修过程中，测得MST9E19B的供电电压正常，下一步应当检查复位电路，该芯片CPU部分的复位电路，主要由07、CA14、D9等元件组成，该机为高电平复位，若开机瞬间，MST9E19B(205)脚（复位脚）为高电平，可判定复位电路工作正常。在复位电路工作正常的情况下，第三步是检查时钟振荡电路．MST9E19B的时钟振荡电路主要由芯片(206)、(207)脚外接元件(Y2、C53、C58)和芯片内部相关电路组成。时钟振荡电路产生14.318MHz的脉冲信号。若时钟振荡电路正常，用示波器测量MST9E19B(206)脚有脉冲波形。用万用表测量晶振Y2两端电压也应当不相等。若检修过程中，用示波器测量MST9E19B@脚无脉冲波形，或用万用表测量晶振Y2两端电压相等，均可判定时钟振荡电路没有工作或存在故障，此时，若更换晶振Y2后仍然发现时钟振荡电路没有工作，则可判定不开机故障在MST9E19B。需要说明的是：晶振Y2两端电容断开不装，不会导致电视机出现不开机故障。

　　不开机故障的维修是有捷径可走的。当检修过程中，发现MST9E19B的供电电压、复位电压和时钟振荡电路均正常时，这时应当将故障锁定在用户存储器Ul0、，程序存储器U9和MST9E19B上。既然不开机故障与这三块集成块都有关系，又如何才能将存在故障的芯片找出来呢?正确的方法是从CPU部分的工作程序人手。本机开机瞬间，CPU首先与程序存储器进行通讯，从程序存储器中读出数据，程序存储器正常工作后，CPU再与用户存储器进行数据通讯。当用户存储器和程序存储器均正常工作后，CPU才能完全启动芯片内部相关电路由待机状态进入正常工作状态，向相关电路输出控制信号。使整机由待机状态转为正常工作状态。

　　用什么方法才能快速测量CPU是否正常工作了昵？可通过测量程序存储器U9⑥脚（SCK脚）波形是否正常来判定CPU是否能由待机状态转为正常工作状态。如果测得程序存储器的⑥脚已经接收到CPU⑩脚送出的SCK信号，，则可判定CPU已经正常工作，其不开机故障应在程序存储器或用户存储器。如果测得程序存储器⑥脚无SCK波形，则说明不开机故障在CPU，要排除故障，需要对芯片MST9E19B进行代换。

　　检查用户存储器和程序存储器时，首先对用户存储器Ul0进行检查，先测量MST9E19B(131)、(132)脚的直流电压，正常情况下，该两脚应当有约3,2V左右且不断变化的直流电压。

　　若电压不正常，可用一拷有数据的存储器进行代换，若代换后虽然电压恢复正常了，但仍然不能开机，则不开机故障通常在程序存储器U9。此时，要排除故障，需要用写有数据的程序存储器对原程序存储器进行代换。
