GF7300显卡不显示,也点不亮,显示器指示灯亮黄灯
来源:本站整理  作者:佚名  2011-10-12 06:39:12



  使用主板蜂鸣器,报警一声,表示主板识别到了显卡,此类故障一般为显卡的输出电路问题导致。

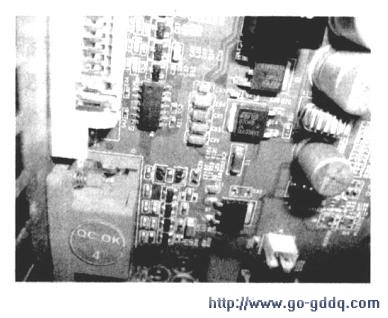

  观察显卡的输出接口电路如图所示,测量7805有5V输出,正常。

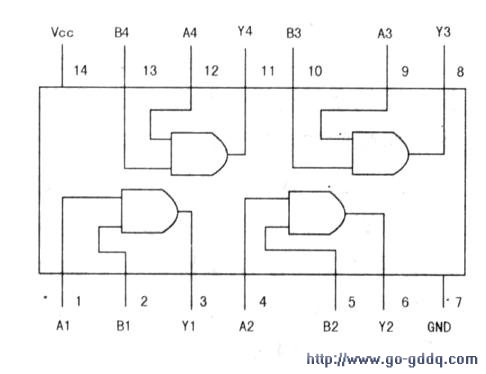

  接下来检测显卡的行场同步信号,经过08门,它的内部结构如图所示,其(11)(8)、(3)、(6)脚为输出。

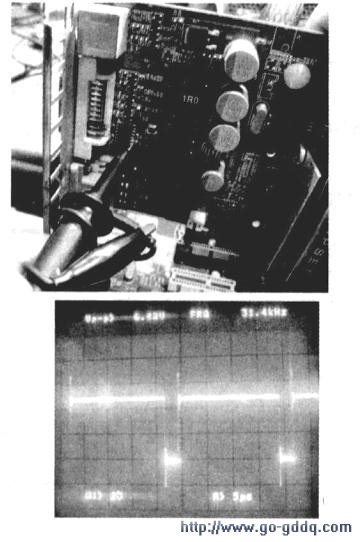

  使用示波器测量,只检测到行信号正常,如图所示,场同步没有信号。

  既然只有行信号,则可以通过对比测量找出问题。先测量行信号输入端对地值为425Ω。测量场信号的输入端,居然有665Ω,.明显偏大。

  从08门的输入端开始跑线,经过一小段线路后,穿过PCB到达反面,此位置有4个过线孔。反面的4个过孔也很明显,非常容易找到。沿着对应的过孔跑线,在靠近CPU的位置刮开线路测量,发现阻值为4280.接近正常值。因此怀疑是CPU到08门的输入端有断路,将PCB刮开,果然发现有轻微的断线。重新焊接后,故障排除。
