联想IBM X41T型笔记本进液不能开机
来源:本站整理  作者:佚名  2011-10-12 06:39:14



  进液的机器,一般都不上电直接拆开检查,确实有多处进液的痕迹。于是把进液的地方都给处理烤干后,发现在D18(它和充电信号有关)处有断点,把断点补上,通电,待机正常,接上键盘开机没有反应,该机故障应为不触发。

  于是找来图纸,从开机键开始一路一路的量看有没有断线,没有。那就看开机瞬间的电压变化了。如图1所示,根据上图找到开机信号由键盘接口的(19)脚发出,这个信号分为两路,一路是通过二极管D25和一只上拉电阻的PWRSW#信号送到键控的(84)脚(说明:这和T4系列的机器不同,T4是键控的(20)脚);一路是通过电阻R764到  PMH4  的(32)脚的PWRSWITCH#。在触发瞬间这两个信号都有跳变。然后就开始测键控发给南桥的信号PWRSW_H8#,也有正常的高低跳变。

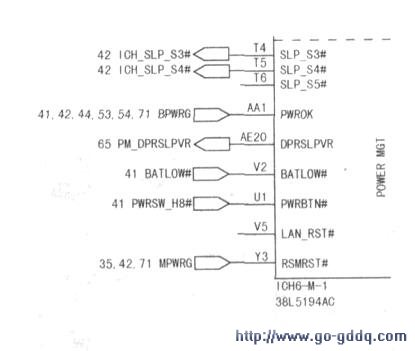

  接下来就该是测南桥发出的S3#、S5#这两个信号,如下图所示,这两个信号没有一个由低到高的变化过程。看来在很大程度上与南桥有关了,用示波器测南桥的32.768Hz晶振的波形正常,这说明南桥的RTC电路没有问题,测键控的时钟波形,也正常。于是用示波器检测上面所提到的所有信号波形,就南桥发给PMH4(20)脚的S3#和(74)脚的S5#没有由低到高的变化。这样就更加确定是南桥有问题了。

  在正常的情况下,这两个信号都是由低到高跳变后保持高电平不变的,只有在睡眠和关机的情况下才会变低。S3#、S5#是PMH4的两个必备的工作条件,只有PMH4收到南桥发来的S3#、s5#信号后才能把这两个信号转发给键控的(113)、(114)脚,这样键控才能从(99)脚发出MAINOFF信号,来开启PMH4的后续工作。换了南桥后开机点亮,故障排除。
