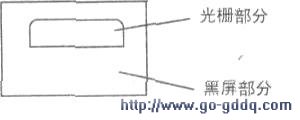

观察此机伴音正常,屏幕下半幅黑屏,上半幅仅有从中间往上约5cm不规则光栅,且光栅左右距边框还差4cm左右,其余部分均为黑屏,如右图所示。
根据故障现象判定为场电路故障。该机场扫描电路采用由正负激励脉冲、正负电源供电的场扫描输出集成块TDA8177(位号N301).见下图。
首先测试+B正常,场块N301正负供电正常,正负激励脉冲也基本正常。实测TDA8177各脚电压如下表所示。
从下表可知,正负电源、正负脉冲均正常,只是③、⑤脚电压异常。换用一新场块后故障依旧,故怀疑偏转线圈有问题。
在路测试场偏转线圈的电阻值为7.2Ω,肯定不对。该机为高清电视,其场偏转线圈的阻值应为3Ω~4Ω,加之场偏转线圈为上下两半并联,而现在测的只是其中一组的阻值,结合光栅现象,确定为场偏转线圈下半断路。用电烙铁分开场偏转线圈并联处,再测上半线圈电阻值为7.2Ω,下半线圈电阻值为∞。决定将场偏线圈下半拆下修理。
拔下显像管尾板,拆下色纯磁环,小心卸下偏转线圈,一点点地清除场偏转线圈下半部分的固定胶,然后撬下固定场偏转线圈上下两半的两面钢卡,再小心地撬下场偏转线圈的下半(由于有一小部分胶未清除干净,所以,撬下半场偏转线圈的磁板时有些费事),一眼便看到其内侧有一块铜锈和一根锈断的线。清除铜锈,涂上绝缘漆,把断线连好并套上一绝缘管,测其电阻值已是7.2n。恢复偏转线圈及电路试机,故障排除。
