本故障是本机型开关稳压电源电路的常见故障，断开行负载处理电路接假负载通电，开机测量主电源+B电压会慢慢升高，到达最高电压值时也不稳定，用普通机械式万用表测量电压波动不明显，但用数字万用表测量，其电压数值不断变化，因此让不少的维修人员遇到类似故障往往错过检测开关稳压电源电路，而重点去查扫描处理电路等，结果是南辕北辙没有查出问题的根本所在。

　　既然用数字万用表明显看出电源电压输出不稳，分析本机型的开关稳压电源电路原理，其中稳压取样信号电流反馈给N91(1(NCP1337PG)的(2)脚（另外此脚在待机状态时输出“休眠”脉冲），当超级芯片N103接收待机或保护关机指令时，超级芯片(38)脚开／待机控制信号输出端输出低电平关机信号，通过三极管V954(2SC1815)和V951(2SC1815)控制放大器等元器件控制光电耦合器N902(HS817C)的(1)、(2)脚，让其电流增大，与此同时光电耦合器的(3)脚与(4)脚电流也会增加，这时开关稳压电源处于待机状态，只提供中央微处理电路工作所需的电源电压。在正常开机状态，SR950(TL431)取样端电压通过电阻R967(220kΩ)．RP950(31kΩ)、R968(4.7kΩ)等对主电源+B电压进行取样，控制光电耦合器(1)、(2)脚电流，从而控制NCP1337PG(2)脚电流大小，以起到稳压自动调节的作用。

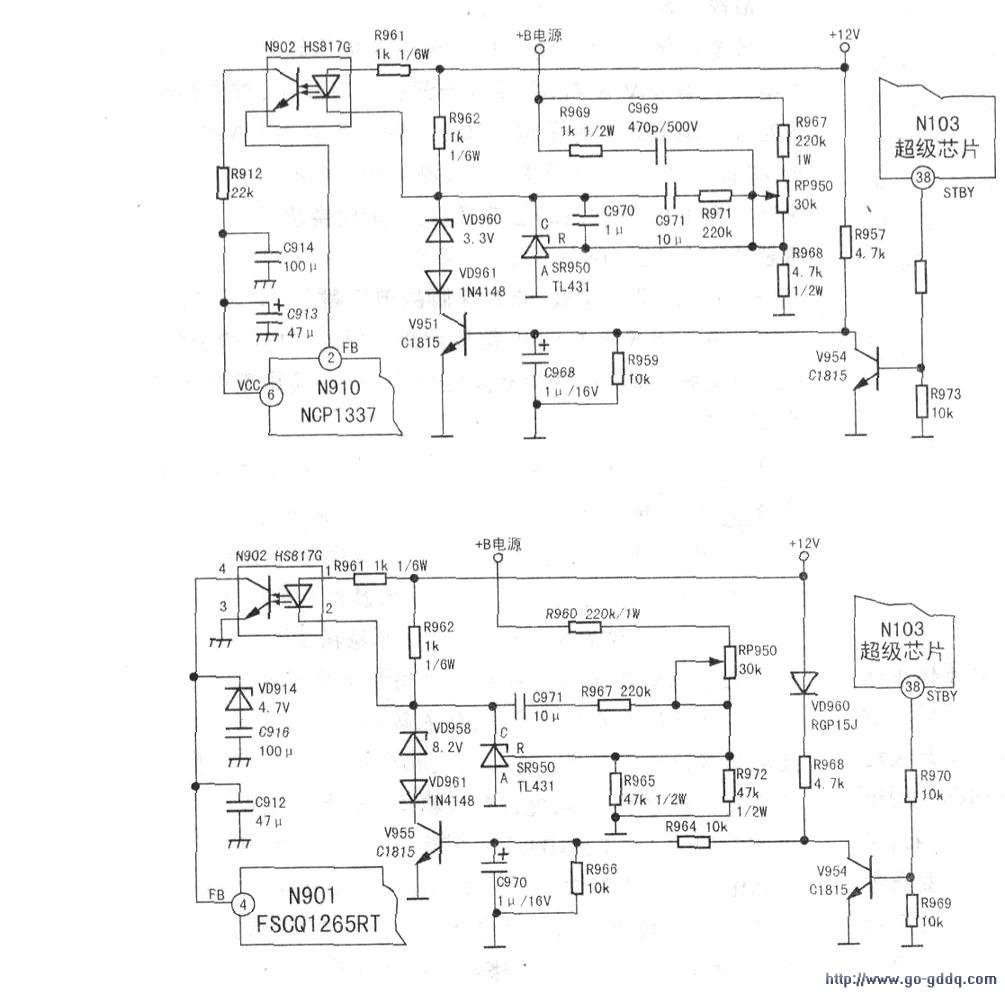

　　于是，分别测量稳压取样电路电阻没有变质，当代换SR950时故障排除。因萁只是性能不良，没有完全击穿损坏，在维修时使用普通的万用表无法测量出好坏，只能使用代换法来排除故障。据别的技术人员反映，导致此故障的不仅只有SR950性能不良，还有电阻R967、RP950、R968等器件（电路见上图）；另外在TK系列29英寸等大屏幕彩电中，虽然开关稳压电源电路与小屏幕彩电的有所不同，但是其稳压取样电路有其相同之处，此电路也同样是故障多发地段，如电阻R960(220kΩ)、RP950(30kΩ)、R967(220kΩ)等（电路见下图），在其阻值轻微发生变值时，也曾出现类似的故障，用普通万用表也很难发现电阻正常与否，让不少维修人员误判，建议采用代换法来排除故障，以免维修走弯路。另外稳压取样电路的光电耦台器N902损坏时，会出现让人意想不到的“图像收缩、扭曲”故障。
