此板为转修板，前一维修人员换过W83303AG，南、北桥也被加焊过，PCI(14)脚无3.3V待机电压。

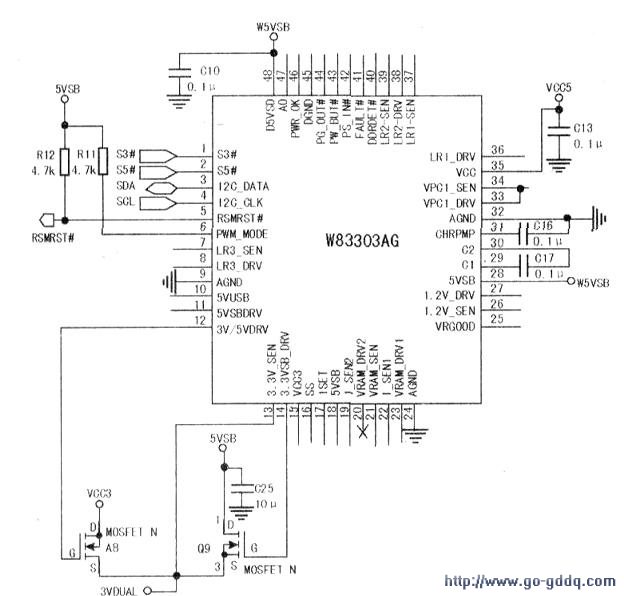

　　此板待机电压由W83303AG控制产生，ACPI芯片电路如图所示。W83303AG的工作原理为：首先,W5VSB给芯片(28)脚、(48)脚提供Sv待机电压，然后通过c1(29)脚、C2(30)脚和O.lμF的电容C17组成升压电路，产生一个9V待机电压(9VSB)；当Q9在(14)脚的驱动下产生3V待机电压，芯片发出RSMRST#给南桥，通知南桥待机电压正常。

　　测量Q9输入电压为5V，控制脚电压为0.9V，判断故障应该在W83303AG上。

　　测量Cl、C2各脚电压，发现电压偏低，从而可以判断出是W83303AG工作电压5VSB偏低或者是芯片本身已损坏。于是量测其(48)脚和(28)脚的电压，发现电压仅为1.8V，问题找到了。沿着48脚跑线，发现连着一个复合型二极管Dl0。

　　测量Dl0的A2发现有5v电压，判断为此二极管损坏，换新后测量，待机电压正常，至此主板修复。
